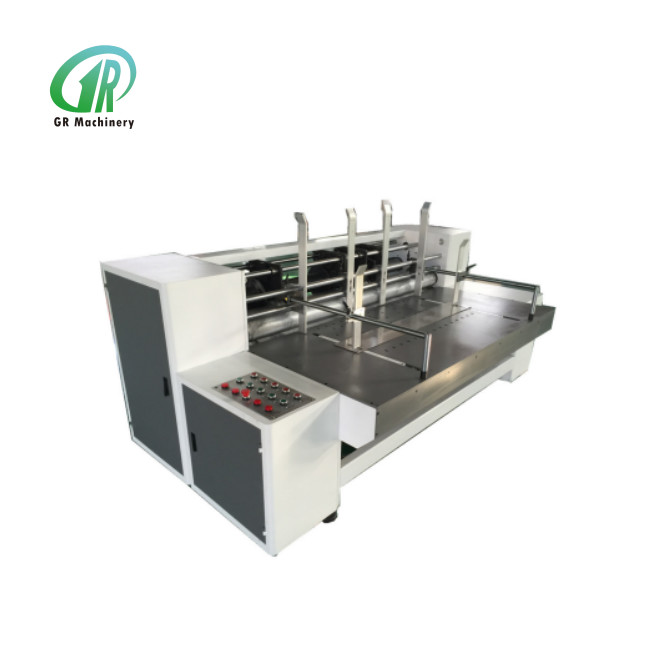

মডেল ২০০০ স্বয়ংক্রিয় কার্টন বক্স স্লটিং ফর্মিং মেশিন উচ্চ নির্ভুলতা

স্বয়ংক্রিয় শক্ত কাগজ বক্স স্লটিং মেশিন গঠন

আমিভূমিকা

মেশিন ভ্যাকুয়াম শোষণ সহায়ক পেপারবোর্ড ফিডিং সিস্টেম গ্রহণ করে (বায়ু ভলিউম সামঞ্জস্যযোগ্য), ফাংশন সহ যা এক সময়ে ঢেউতোলা পেপারবোর্ডের স্লটিং, অ্যাঙ্গেল-কাটিং, স্লিটিং, ক্রিজিং ইত্যাদি সম্পূর্ণ করতে পারে। এই মেশিনের স্লটিং ডেপথ থাকেবৈদ্যুতিক সমন্বয়, এবং স্কেল রিডিং সঙ্গে সজ্জিত. স্লটিং ফেজ সামঞ্জস্য হল গ্রহের গিয়ার গঠন, দত্তকবৈদ্যুতিককম্পিউটারটাইপ করুন 360 ডিগ্রিসমন্বয়, এবং উপরের এবং নীচের স্লটিং ছুরির ডিস্ক এবং ক্রিজিং চাকারগুলি বাম বা ডানে সিঙ্ক্রোনাস চলতে পারে, (দ্রষ্টব্য: আন্দোলন সামঞ্জস্য করার জন্য কিছু বিশেষ সরঞ্জাম), এটি ব্যবহার করা এবং রক্ষণাবেক্ষণ করা সহজ, কমপ্যাক্ট, যা ছোট শক্ত কাগজের স্লটিং গঠনের সরঞ্জামের বিবেচনায় পেশাদার।

২. প্রধান গঠন এবং ফাংশন বৈশিষ্ট্য

1. পেপার ফিডিং রোলার প্যাটার্নযুক্ত রোলার গ্রহণ করে, ফিডিং রোলার চাপ বাম এবং ডান উদ্ভট চাকার সাথে খামখেয়ালী চাকা সমন্বয় গ্রহণ করে, সিঙ্ক্রোনাসভাবে চাপ সামঞ্জস্য করতে পারে।

2. ব্যাক কিক ফিডিং ডিপার্টমেন্ট পেপারবোর্ড বেঁধে রাখার জন্য উভয় দিকে এবং পিছনের বাফেলস গ্রহণ করে, পেপারবোর্ড ঠেলাঠেলি করার সময় উপরের পেপারবোর্ডটি ভুল জায়গায় তৈরি করার জন্য স্লটিং ত্রুটি এড়াতে, বিভিন্ন মানের সাথে প্রতিটি ধরণের পেপারবোর্ডে ফিট করতে পারে এবং কাগজ স্থিতিশীল এবং সঠিক প্রেরণ করে।

3. স্লটিং ছুরি ডিস্ক সম্পূর্ণ স্টিলের প্রক্রিয়াজাতকরণ গ্রহণ করে, স্লটিং ছুরিগুলি সাটটুথ আর্ক-আকৃতির অর্ধবৃত্তাকার ছুরিগুলিকে স্লট করতে এবং বর্জ্য অপসারণের জন্য গ্রহণ করে, পেপারবোর্ড স্লটিং করার পরে স্লিটিং রোলারে প্রবেশ করে, স্লিটিং ছুরিগুলি পেপারবোর্ডের উভয় পাশে সুন্দরভাবে কাটা হয়। (দ্রষ্টব্য: প্রেসিং হুইল এবং স্লিটিং ছুরি একই রোলারে ইনস্টল করা আছে, সামঞ্জস্য করতে সুবিধাজনক)

4. পেপারবোর্ড স্লটিং, কর্নার-কাটিং, ক্রিজিং এবং স্লিটিং করার পরে ছয়টি ট্রান্সমিশন শ্যাফ্ট দ্বারা পাঠানো হয়। এই মেশিনের শক্তি ফ্রিকোয়েন্সি স্পিড কন্ট্রোলার দিয়ে সজ্জিত (গতি অবাধে সামঞ্জস্যযোগ্য), JTE ফ্রিকোয়েন্সি কনভার্টার গ্রহণ করে।

5. এই মেশিনটি পেপারবোর্ডের আকার সামঞ্জস্য করতে বৈদ্যুতিক গ্রহের গিয়ার ফেজ সামঞ্জস্য গ্রহণ করে, থামা ছাড়াই সামঞ্জস্য করতে পারে।

III. মেশিন স্ট্রাকচার

1 -- সাইড ফিডিং ব্যাফেল 2 -- ব্যাক ফিডিং ব্যাফেল 3 -- ফ্রন্ট ফিডিং ব্যাফেল

(ছবি ক)

4 --- স্লটিং ছুরি ডিস্ক 5 --- কোণা কাটা ডিস্ক 6 --- কাগজ চাপার যন্ত্র

7 --- সামনের বোতাম প্যানেল 8 --- পিছনের বোতাম প্যানেল

(ছবিখ)

IVমেশিন অপারেশন

1. ঢেউতোলা পেপারবোর্ড নির্বাচন করুন যা আপনি প্রক্রিয়া করতে চান, সাইড ফিডিং ব্যাফেল সামঞ্জস্য করুন (ছবি A-তে 1)। সামঞ্জস্য পদ্ধতি: নীচের ছবির বৃত্তে স্ক্রুগুলি আলগা করুন, দুই পাশের ফিডিং ব্যাফেলগুলি (ছবি A-তে 1) ডান বা বামে সরান, পেপারবোর্ডের দৈর্ঘ্য অনুযায়ী দুটি পাশের ব্যাফেলের মধ্যে দূরত্ব সামঞ্জস্য করুন, সমন্বয় শেষ করার পরে, স্ক্রুটি শক্ত করুন এবং ব্যাফেলগুলি ঠিক করুন।

2. ব্যাক ফিডিং ব্যাফেল অ্যাডজাস্ট করুন (ছবি A তে 2), অ্যাডজাস্টমেন্ট পদ্ধতি: নীচের ছবির বৃত্তে স্ক্রুগুলি আলগা করুন, দুটি ব্যাক ফিডিং ব্যাফেল (ছবি A তে 2) সামনে বা পিছনে সরান, পেপারবোর্ডের প্রস্থ অনুসারে উপযুক্ত অবস্থানগুলি সামঞ্জস্য করুন, সমন্বয় শেষ করার পরে, স্ক্রুটি শক্ত করুন এবং স্ক্রুটি ঠিক করুন।

3. পেপারবোর্ডের পুরুত্ব অনুযায়ী ফিডিং ক্লিয়ারেন্স সামঞ্জস্য করুন: নীচের ছবির বৃত্তে স্ক্রুগুলি আলগা করুন, সামনের ফিডিং ব্যাফেলগুলি (ছবি A-তে 3) উপরে এবং নীচে সরান, বাফেলের নীচে এবং খাওয়ানোর টেবিলের মধ্যে দূরত্ব পেপারবোর্ডের পুরুত্বের 1.5 গুণ করুন৷ (যখন পেপারবোর্ড খাওয়ানো হয়, নীচের কাগজটি পাস করতে পারে এবং দ্বিতীয়টি শেষ করতে পারে)

4. পেপারবোর্ডের বেধ অনুযায়ী, ফিডিং রোলারের ক্লিয়ারেন্স সামঞ্জস্য করতে, চাকার ক্রিজিং এবং স্লটিং ছুরি ডিস্ক, ফিড, ক্রিজ এবং পেপারবোর্ডকে মসৃণভাবে স্লট করতে। সামঞ্জস্য পদ্ধতি: মেশিনের বামদিকে সুরক্ষা গেটটি খুলুন, তিনটি টারবাইন ওয়ার্ম অ্যাডজাস্টার রয়েছে, উপরেরটি হল ফিডিং রোলের মধ্যে ক্লিয়ারেন্স সামঞ্জস্য করা, মাঝখানেরটি ক্রিজিং চাকার মধ্যে ছাড়পত্র সামঞ্জস্য করা, নীচেরটি হল স্লটিং ছুরি ডিস্কের মধ্যে ছাড়পত্র সামঞ্জস্য করা।

5. পাওয়ার লাইন সংযুক্ত করুন, মেশিনটিকে বিদ্যুতের সাথে চার্জ করুন।

6. সামনের বোতাম প্যানেলে মেশিনটি চালু করুন (ছবি B-তে 7), নীচের ছবির মতো, ছবি 1-এ, মেশিনটি পাওয়ার বন্ধ (এই সময়ে, "জরুরী স্টপ" বোতামটি চাপা হয়), "জরুরী স্টপ" আলগা করুন, তারপর "পাওয়ার ইন্ডিকেটর" লাইটটি চালু করুন, "মেনফ্রেম চালু করুন" টিপুন, মেশিনটি চালু করার জন্য "ডিকমেটর" এর মতো "ডিসিএটর"-এ মেশিনটি চালু করুন।

(ছবি 1)

(ছবি 2)

চront বোতাম প্যানেল

1. ফিডিং টেবিলে পেপারবোর্ড সেট করুন যা সামঞ্জস্য করা হয়েছে, পেপারবোর্ডের ডান স্লটিং এবং কর্নার-কাটিং অবস্থান অনুযায়ী তিনটি স্লটিং ছুরি ডিস্ক এবং একটি কোণার-কাটিং ছুরি ডিস্ক সমন্বয় করুন। নীচের মত সমন্বয় পদ্ধতি: ব্যাক বোতাম প্যানেলে (ছবি B-তে 8), ছবির 3 বৃত্তে "পজিটিভ জগ" এবং "নেগেটিভ জগ" দুটি বোতাম জগ করুন, ছুরির ডিস্কটি ঘোরান এবং স্ক্রু ছিদ্রটি বাইরে করুন, ছবিতে 4 তে দেখানো হয়েছে, রেঞ্চের সাহায্যে স্ক্রুগুলি আলগা করুন, তারপরে ছবির মতন 5 বাম ডানদিকে সরান বা বাঁদিকের জন্য উপযুক্ত ডাব্লুটি সরান। স্লটিং বা কর্নার-কাটিং অবস্থান, যখন চলন্ত, উপরের এবং নীচের ছুরি ডিস্ক এবং সংশ্লিষ্ট ক্রিজিং হুইল সিঙ্ক্রোনাসভাবে সরানো হবে। অন্য তিনটি ছুরি ডিস্কের সমন্বয় একই।

(ছবি 3)

(ছবি 4)

(ছবি 5)

2. বক্সের উচ্চতা সামঞ্জস্য: বক্সের উচ্চতা অনুযায়ী যা তৈরি করা হবে, পিছনের বোতাম প্যানেলে (ছবি B-তে 8), "বক্সের উচ্চতা +" এবং "বক্সের উচ্চতা -" দুটি বোতাম (নীচের ছবিতে বৃত্তের অংশ) ব্যবহার করে ছুরি এবং ছুরির মধ্যে ছুরির ডিস্কের মধ্যে দূরত্ব সামঞ্জস্য করতে, এছাড়াও বক্সের উচ্চতা বোঝায়। প্রতিটি ছুরি ডিস্কে স্নাতক স্কেল রয়েছে, সঠিক সমন্বয় করা সহজ।

3. সামনের বোতাম প্যানেলে (ছবি B তে 7), নীচের ছবির মত 6, "ড্রাট ফ্যান অন", "ড্রাট ফ্যান ইন্ডিকেটর" লাইট টিপুন, ফ্যান চালু করতে, "মেনফ্রেম স্পিড" নব ঘোরান, গতি শূন্য থেকে দ্রুততর করুন। ফেজ সামঞ্জস্য করতে, বাস্তব স্লটিং এবং কর্নার-কাটিং অবস্থান অনুযায়ী কাগজবোর্ডের এক টুকরা খাওয়ানোর জন্য পরীক্ষা করুন। ব্যাক বোতাম প্যানেলে ফেজ সামঞ্জস্য (ছবি B তে 8), দুটি বোতাম ব্যবহার করে "কার্ডবোর্ড ফেজ +" এবং "কার্ডবোর্ড ফেজ -" যা সামঞ্জস্য করার জন্য ছবি 8 এ চক্কর দেওয়া হয়েছে।

(ছবি 6)

(ছবি 7)

(ছবি 8)

4. সমন্বয় শেষ করার পরে, নীচের ছবির মতো প্রতিটি কাগজের প্রেসিং ডিভাইস (ছবি বি-তে 6) দুটি ছুরি ডিস্কের মধ্যে সরাতে পারে, তারপরে শক্ত কাগজের বাক্সগুলির ভলিউম উত্পাদন শুরু করতে পারে।

বড় দৈর্ঘ্য বা বড় প্রস্থের সাথে পেপারবোর্ড খাওয়ানোর সময় ঐচ্ছিক সমন্বয় অংশ:

1. পেপারবোর্ডের দৈর্ঘ্য বড় হলে, সামনের ফিডিং ব্যাফেলটি (ছবি A-তে 3) ডান বা বামে সরাতে পারে। সামঞ্জস্য পদ্ধতি: নীচের ছবির বৃত্তে স্ক্রুগুলি আলগা করুন, দুটি সামনের ফিডিং ব্যাফেলগুলি সরান (ছবি A-তে 3), পেপারবোর্ডের দৈর্ঘ্য অনুযায়ী উপযুক্ত অবস্থানে সামনের ফিডিং ব্যাফেলগুলি সামঞ্জস্য করুন, সমন্বয় শেষ করার পরে, স্ক্রুটি শক্ত করুন এবং ব্যাফেলগুলি ঠিক করুন।

2. পেপারবোর্ডের প্রস্থ বড় হলে, খাওয়ানোর টেবিলের সাকশন পরিসীমা সামঞ্জস্য করতে হবে: প্রথমে ফিডিং টেবিলে এক টুকরো পেপারবোর্ড রাখুন, এবং মেশিনটিকে কম গতির অবস্থায় তৈরি করুন, পুশিং প্লেটের হাঁটার পরিসীমা পরীক্ষা করুন (নীচের ছবিতে আয়তক্ষেত্র অংশ)। নিশ্চিত করুন যে পুশিং প্লেটটি পেপারবোর্ডে স্পর্শ না করে যখন পুশিং প্লেটটি মেশিনের চরম প্রান্তটি সরিয়ে নেয়, তারপর এটি পেপারবোর্ডটিকে ধাক্কা দিতে পারে এবং এটিকে সামনের দিকে ফিড করতে পারে। ঠেলাঠেলি প্লেটের অবস্থান সামঞ্জস্য করার প্রয়োজন হলে, নীচের ছবিতে বৃত্তাকার স্ক্রুগুলি আলগা করুন, আরও পার্শ্বীয় অবস্থানে উপযুক্ত স্ক্রু গর্ত খুঁজুন, পুশিং প্লেটটি ঠিক করুন।

V. সহজ পরিধান যন্ত্রাংশ এবং প্রতিস্থাপন পদ্ধতি

1. স্লটিং ছুরি এবং কর্নার-কাটিং ছুরি প্রতিস্থাপন:

নীচের ছবিতে দেখায়, যে অংশটি প্রতিস্থাপন করা দরকার তার স্ক্রুটি আলগা করুন, তারপরে ছুরিটি নামিয়ে নিতে পারেন এবং নতুন ছুরিটি ইনস্টল করতে পারেন এবং স্ক্রুটি ঠিক করতে পারেন। স্ক্রু ভিতরে থাকলে, পিছনের বোতাম প্যানেলে "পজিটিভ জগ" বা "নেগেটিভ জগ" জগ করতে পারেন (ছবি বি-তে 8), স্ক্রুটি বাইরে ঘোরান, নামানোর সুবিধাজনক৷

2. বর্জ্য-পিক স্ট্রিপ প্রতিস্থাপন করুন: নীচের ছবিতে দেখায়, রেঞ্চ ব্যবহার করে গর্তে স্ক্রুটি আলগা করুন, তারপর স্টিলের স্ট্রিপটি আঁকতে পারেন।

VI. মেশিন রক্ষণাবেক্ষণ

1. নিয়মিত মেশিনের বিয়ারিং চেক করুন এবং প্রতি অর্ধেক থেকে এক বছরে একবার পরিষ্কার করুন। অন্যান্য সংযোগ যন্ত্রাংশ, প্রতি অর্ধেক বছরে ইঞ্জিন তেল যোগ করতে হবে।

2. মেশিনটি শুরু করার আগে, ভিতরে অশুচিতা আছে কিনা তা পরীক্ষা করুন, কিছু অংশ জীর্ণ বা ভাঙা থাকলে, পরীক্ষা করার পরে এবং কোনও অস্বাভাবিকতা নেই, তারপর মেশিনটি চালু করুন। মেশিনটি দীর্ঘ সময়ের মধ্যে পরিষ্কার এবং পরিপাটি রাখা উচিত।

VII. মেশিন ওয়ারেন্টি এবং বিক্রয়োত্তর পরিষেবা

1. এই মেশিনের পুরো কাঠামোর জন্য এক বছরের ওয়ারেন্টি রয়েছে, ছুরি, রাবার রোলার ইত্যাদি সহ সহজ-পরিধানের অংশগুলি সহ নয়। ওয়ারেন্টি সময়ের মধ্যে, সহজ-পরিধানের অংশগুলি এবং ভুল অপারেশনের কারণে যে ক্ষতি হয় তা ছাড়া, যদি বৈদ্যুতিক উপাদান, গিয়ার, বিয়ারিং ইত্যাদি কাঠামোর অংশগুলির সাথে সমস্যা হয় তবে আমরা প্রতিস্থাপিত অংশগুলি বিনামূল্যে সরবরাহ করব।

2. ওয়ারেন্টি সময়ের বাইরে, যদি অংশগুলি ক্ষতিগ্রস্ত বা ভাঙ্গা থাকে, তাহলে আমরা প্রতিস্থাপিত অংশ প্রদানের জন্য অর্থ প্রদান করব।

3. উৎপাদনে সমস্ত অপারেশন, রক্ষণাবেক্ষণ ইত্যাদি সমস্যার জন্য, আমাদের কোম্পানি প্রযুক্তিগত সমাধান প্রদান করবে এবং বিনামূল্যে আমাদের গ্রাহককে সাহায্য করবে।
