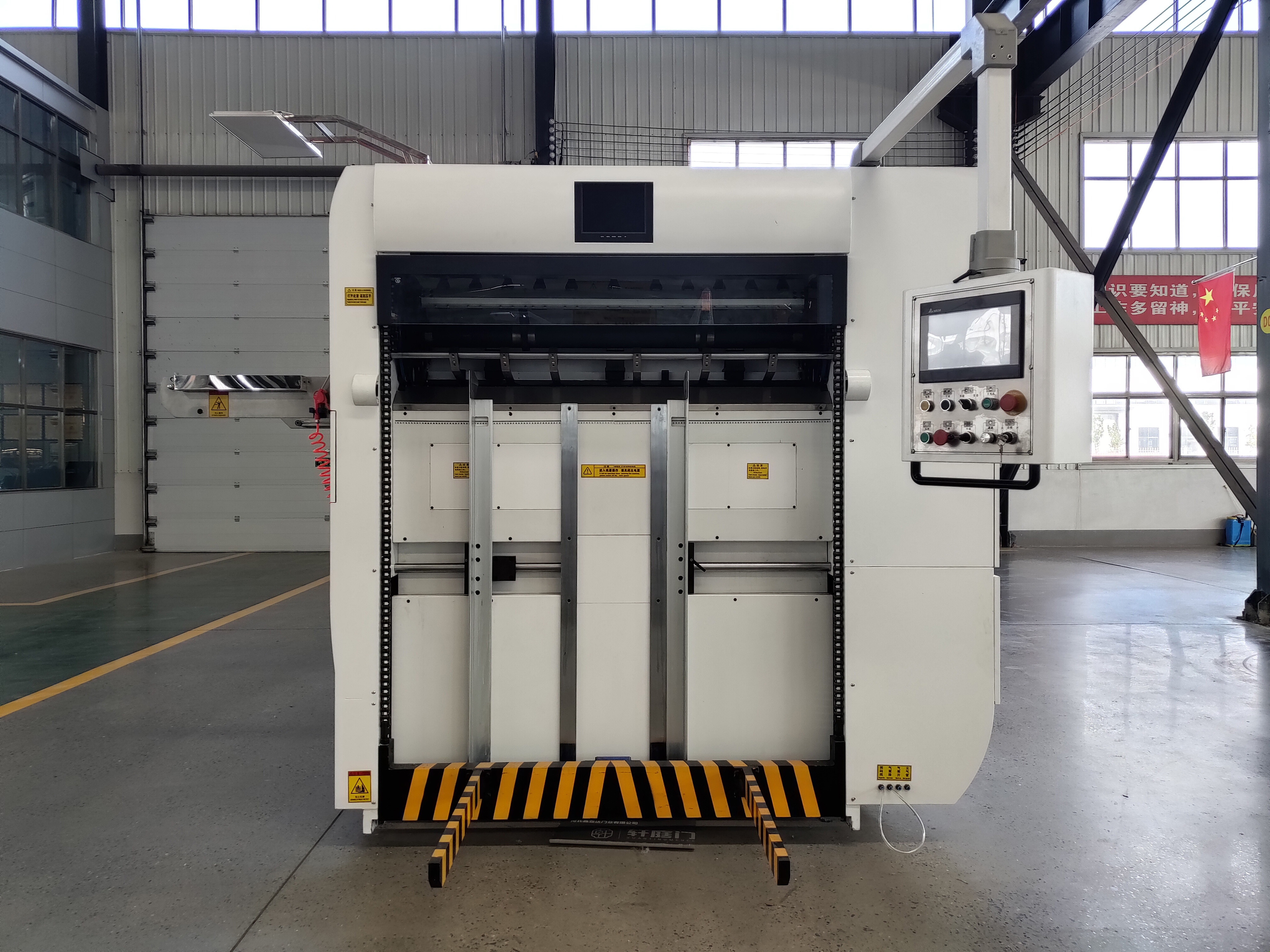

BMY1500 সেমি অটোমেটিক ডাই কাটিং এবং ক্রিজিং মেশিন
BMY-1500 সেমি-অটোমেটিক ডাই কাটিং এবং ক্রিজিং মেশিন হল কালার বক্স, শক্ত কাগজ এবং কাগজের ট্রেডমার্ক তৈরির প্রধান সরঞ্জাম।
আমাদের মেশিনটি উচ্চ তীব্রতার গ্রিপার খোলা দাঁত, সামগ্রিক সুইং ফ্রন্ট গাইড, স্বয়ংক্রিয় পুশিং গাইড, উচ্চ নির্ভুলতা ব্যবধান কাঠামো, বায়ুসংক্রান্ত লক প্লেট, বায়ুসংক্রান্ত ক্লাচ, ওভারলোড সুরক্ষা এবং স্বয়ংক্রিয় কাগজ সংগ্রহের সাথে সজ্জিত, কাগজ খাওয়ানোর দূরত্বকে ছোট করে, অবস্থান নির্ভুলতা উচ্চ, ডাই কাটিং স্থির, কাগজ সংগ্রহের সুশৃঙ্খলতা, অ-গ্রিপার ডাই কাটিংও করতে পারে।
1. কাগজ খাওয়ানো অংশ:প্রি কোড পেপার, পেপার ফিডিং প্ল্যাটফর্ম, বায়ুসংক্রান্ত বেঞ্চ।
প্রি-কোড পেপার:সিলিন্ডার স্লাইডিং কোণ অ্যালুমিনিয়াম, সহজ এবং দ্রুত কাজ.অপারেটরকে প্রক্রিয়াকৃত কাগজটিকে প্রি-কোড পেপার ট্রলিতে রাখতে হবে এবং ট্রলিটিকে পেপার ফিডিং প্ল্যাটফর্মে ফিরিয়ে দিতে হবে যাতে কাগজটি নিম্ন সীমা সেট করে পরবর্তী কাজ চালিয়ে যেতে পারে।
কাগজ খাওয়ানোর প্ল্যাটফর্ম:স্বয়ংক্রিয় ক্রমবর্ধমান ধাপ দূরত্ব কাগজ পরিমাণ অনুযায়ী সেট করা যেতে পারে, অপারেশন সহজ এবং দ্রুত.খাটো খাওয়ানোর দূরত্ব এবং কম শ্রমের তীব্রতার বৈশিষ্ট্য সহ।
বায়ুসংক্রান্ত বেঞ্চ:অপারেটর ওয়ার্কিং প্ল্যাটফর্মে দাঁড়িয়ে আছে, বায়ুসংক্রান্ত অপারেটরের বিভিন্ন উচ্চতা অনুযায়ী মেশিনের উচ্চতা সামঞ্জস্য করে, পরিচালনা করা সহজ, সময় এবং প্রচেষ্টা সাশ্রয় করে।
পজিশনিংঅংশ: চront গাইড, পাশগাইড.
সামনের নির্দেশিকা:সামগ্রিক সুইং ফ্রন্ট সুইংিং সাইড গাইডের কাগজের প্রান্তে একটি ছোট প্রভাব রয়েছে, উচ্চ অবস্থানের নির্ভুলতা, চার সেট নির্ভুল ফাইবার সুইচ (তাইওয়ান রিকো ব্র্যান্ড) যাতে কাগজের জায়গায় কাগজ পরীক্ষা করা যায় এবং কাগজ নষ্ট না হয়।
সাইড গাইড:আপনি বিভিন্ন পণ্যের উপর ভিত্তি করে সাইড গাইড চয়ন করতে পারেন, উপাদানগুলি প্রতিস্থাপন করার দরকার নেই, সহজ এবং দ্রুত সামঞ্জস্য করা যায়।
কাটা মরাঅংশ:গ্রিপার, ডাই কাটিং শীট ফ্রেম, ডাই কাটিং স্টিল প্লেট, ট্রান্সমিশন স্ট্রাকচার, হোস্ট বটম প্ল্যাটফর্ম, চলন্ত প্ল্যাটফর্ম এবং উপরের প্ল্যাটফর্ম, বিরতিহীন কাঠামো, বায়ুসংক্রান্ত ক্লাচ ব্রেক।
ডাই কাটিং চাপ সামগ্রিকভাবে নিয়ন্ত্রণ করতে পারে এবং সামনের গ্রিপার প্রান্তকে আলাদাভাবে নিয়ন্ত্রণ করতে পারে, ম্যানুয়াল রিডুসার সুবিধাজনক এবং শ্রম সাশ্রয় করে।
গ্রিপারস:গ্রিপগুলি শক্ত অ্যালুমিনিয়াম খাদ নির্ভুল ঢালাইয়ের উচ্চ শক্তি দিয়ে তৈরি, ভাল অনমনীয়তা, হালকা উপাদান, ছোট জড়তা, উচ্চ শক্তি, উচ্চ গতিতে চলমান সময়ে সঠিকভাবে এবং মসৃণভাবে কাগজ স্থানান্তর করতে পারে।অনন্য গ্রিপার ফ্রন্ট গাইড, ডাই কাটিং ডাবল পজিশনিং এবং ক্যামের চলমান বক্ররেখা, কম শব্দ, উচ্চ নির্ভুলতা এবং শেষ টেকসই, গ্রিপার প্রান্ত মাত্র 6 মিমি।
ডাই কাটিং শীট ফ্রেম:ডাই কাটিং শীট ফ্রেমের ডবল শক্তিবৃদ্ধি বায়ুসংক্রান্ত লকিং এবং রোলিং বিয়ারিং গাইড রেল, উচ্চ নিরাপত্তা, সহজ অপারেশন গ্রহণ করে। হার্ড অ্যালুমিনিয়াম খাদ ভাসমান প্লেট, হ্যাঙ্গার প্লেটের সাথে ডাই কাটিং শীট ফ্রেম, একটি প্লেট পজিশনিং ঠিক এবং শক্তিশালী করে তোলে, এবং পুনরায় ব্যবহার করা যেতে পারে, কার্যকরভাবে ডাই-কাটিং প্লেট prolapsing এবং breakaway প্রতিরোধ করতে পারেন.
ডাই কাটিং স্টিল প্লেট:70CR ইস্পাত প্লেট বিশেষ তাপ চিকিত্সা, ভাল সমতলতা, উচ্চ কঠোরতা, দীর্ঘ সেবা জীবন দ্বারা প্রক্রিয়া করা হয়।ব্যক্তিগতকৃত এয়ার কুশন ধোঁয়া সংস্করণ সিস্টেম ইস্পাত প্লেটকে ভিতরে এবং বাইরে ঠেলে দেয়, সহজ এবং শ্রম-সাশ্রয় করে।
ট্রান্সমিশন গঠন:নতুন ট্রান্সমিশন ডিজাইন উচ্চ গতির নির্ভুলতা ডাই কাটিং করে তোলে।প্রধান ড্রাইভ ওয়ার্ম গিয়ার এবং বিশেষ ডিজাইন করা ক্র্যাঙ্কশ্যাফ্ট সংযোগকারী রড কাঠামো গ্রহণ করে, বিয়ারিং বুশ সংযোগটি চলাচলের স্থান হ্রাস করবে, কৃমি গিয়ার এবং কীটের প্রভাব এড়াবে, উচ্চ ডাই-কাটিং চাপ, উচ্চ চাপের কার্যকারিতা রয়েছে।চলন্ত প্ল্যাটফর্মের 4 কোণে ডিকম্প্রেশন বাফার স্প্রিং দিয়ে সজ্জিত এবং মেশিনের পরিধান কমায়, মেশিনটিকে আরও স্থিতিশীল করে তোলে।
হোস্ট নীচের প্ল্যাটফর্ম, চলন্ত প্ল্যাটফর্ম এবং উপরের প্ল্যাটফর্ম:এই মূল উপাদানগুলি উচ্চ শক্তি নমনীয় লোহা রজন বালি ঢালাই, উচ্চ প্রসার্য শক্তি এবং ভাল বলিষ্ঠতা দিয়ে তৈরি।
বিরতিহীন গঠন:উচ্চ নির্ভুলতা সমান্তরাল টারনারি ক্যাম ইনডেক্সিং কাঠামো ব্যবহার করে, ক্যাম বক্ররেখা বিশেষ ডিজাইন করা হয়েছে, বড় ট্রাভার্স অ্যাঙ্গেল, গ্রিপারটিকে আরও স্থিরভাবে চলমান নিন।
বায়ুসংক্রান্ত ক্লাচ ব্রেক:বায়ু চাপ, কম শব্দ, ভাল ব্রেকিং কর্মক্ষমতা সামঞ্জস্য করে ট্রান্সমিটিং টর্ক নিয়ন্ত্রণ করুন।দুর্ঘটনা ঘটতে এড়াতে মেশিন ওভারলোড সুরক্ষা যখন মেশিন বন্ধ স্বয়ংক্রিয়.
4.কাগজ সংগ্রহের অংশ:স্বয়ংক্রিয়ভাবে এবং পরিমাণগতভাবে কাগজ সংগ্রহ করা।
ব্যাক এলাইনিং পেপার, সাইড এলাইনিং পেপারসুশৃঙ্খলভাবে স্বয়ংক্রিয় কাগজ খাওয়ানো নিশ্চিত করতে, কাগজ সংগ্রহ মেশিনের গঠন সহজ, দ্রুত অপারেশন।পিছনে সারিবদ্ধ কাগজ বৈদ্যুতিক দ্বারা সামঞ্জস্য, ম্যানুয়াল অপারেটিং তুলনায় তিনগুণ দ্রুত, অপারেশন সহজ এবং সুবিধাজনক. অপারেটর মেশিনের সামনে পিছনের সারিবদ্ধ কাগজ নিরীক্ষণ করতে পারে৷ ব্যাক অ্যালাইনিং পেপার ডবল ডিটেকশন সুইচ দিয়ে সজ্জিত করে যাতে কাগজ নিরীক্ষণ করতে পারে৷মেশিন চলার সময় এটি নমুনাও নিতে পারে। কাগজ সংগ্রহ করার সময় অপারেটরকে কাগজ সংগ্রহের প্ল্যাটফর্ম প্রতিস্থাপন করার জন্য মনে করিয়ে দেওয়ার জন্য এটি স্বয়ংক্রিয়ভাবে অ্যালার্ম করবে।
পরিমাণগত কাগজ:10 থেকে 9999 পর্যন্ত নির্বিচারে মান সেট করতে পারে, কাগজটি সেট মান পৌঁছালে এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
5. ইবৈদ্যুতিক নিয়ন্ত্রণঅংশ:এমotor, PLC এবং ম্যান-মেশিন ইন্টারফেস, ইলেকট্রনিক কন্ট্রোল সিস্টেম, সব ধরনের নিরাপত্তা সুরক্ষা ডিভাইস।
মোটর:আমদানিকৃত ফুজি বৈদ্যুতিন সংকেতের মেরু বদল স্টেপলেস গতি নিয়ন্ত্রণ মোটর সহ, প্রধান মোটর সঞ্চয় শক্তি, কম শব্দ করে।কাগজ খাওয়ানো এবং সংগ্রহ করা রিডুসার মোটর আমদানি করা তাইওয়ান ইলেক্ট্রোম্যাগনেটিক ব্রেকিং ডিসেলারেশন মোটর বেছে নেয়, উচ্চ নিরাপত্তা কর্মক্ষমতা, দীর্ঘ পরিষেবা জীবন এবং কম চলমান শব্দ সহ।
পিএলসি এবং মানব-মেশিন ইন্টারফেস:ডিজিটাল ডিসপ্লে মেশিনের কাজের গতি এবং স্থিতি, প্রধান মোটর ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত হয়, স্টেপলেস গতি নিয়ন্ত্রণ চালানোকে আরও স্থির করে তোলে।ম্যান-মেশিন ইন্টারফেস ডিসপ্লে সিস্টেম সব ধরণের কাজের অবস্থা, ফল্ট অবস্থান সময়মত এবং প্রস্তাবিত সমাধান প্রদর্শন করতে পারে।
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা:স্বয়ংক্রিয় নিয়ন্ত্রণের মাইক্রোকম্পিউটার নিয়ন্ত্রণ প্রক্রিয়া এবং রিয়েল-টাইম সনাক্তকরণ থেকে কাগজ খাওয়ানো, কাগজ প্রেরণ, ডাই কাটিং, কাগজ সংগ্রহ।
সব ধরনের নিরাপত্তা সুরক্ষা ডিভাইস:হর্ন অ্যালার্ম যখন সমস্যা হয়, এবং মানুষের নিরাপত্তা নিশ্চিত করতে স্বয়ংক্রিয়ভাবে মেশিন বন্ধ করে।
6.এলউব্রিকেশন সিস্টেম:চorced তৈলাক্তকরণ সিস্টেম এবংসময়তৈলাক্তকরন পদ্ধতি.
জোরপূর্বক তৈলাক্তকরণ সিস্টেম:তেলের চাপ এবং প্রবাহের হার সমন্বয় সুবিধাজনক, নিশ্চিত করুন যে প্রধান ড্রাইভ তেল সরবরাহ স্বাভাবিকভাবে এবং চলমান অবস্থায় মেশিন বন্ধ হবে না।
টাইমিং লুব্রিকেশন সিস্টেম:হোস্টের প্রোগ্রামেবল কন্ট্রোলারের সাথে সংযুক্ত, স্বয়ংক্রিয়ভাবে লুব্রিকেটিং ফাংশন নিয়ন্ত্রণ করে।তেল ব্রাশ দ্বারা লুব্রিকেটেড ট্রান্সমিটিং চেইন এবং মেশিন পরিষ্কার রাখার জন্য তেল ঢাল রয়েছে, ক্যাল পরিমাণগতভাবে এবং সময়মতো তেল লুব্রিকেটিংও করে, ম্যানুয়াল খাওয়ানোর অভাবের কারণে মেশিনের ক্ষতি এড়ায়।টাইমিং লুব্রিকেটিং সিস্টেম শুধুমাত্র মেশিনের শব্দ কমায় না, তবে মেশিনটি স্থিরভাবে চলমান নিশ্চিত করে।
| আইটেম |
পরামিতি |
| মডেল |
BMY-1500 |
| ডাই কাটিংয়ের পথ |
চাপা ফ্ল্যাট ডাই কাটিং (নিচের দিকটি চলমান এবং উপরের দিকটি অস্থাবর) |
| সর্বোচ্চ কাগজ প্রেরণের আকার |
1510*1120 মিমি |
| ন্যূনতম কাগজ ট্রান্সমিটিং আকার |
400*400 মিমি |
| সর্বোচ্চ ডাই কাটিয়া আকার |
1490*1100 মিমি |
| ন্যূনতম গ্রিপার আকার |
6-8 মিমি |
| সর্বোচ্চ ডাই কাটিয়া চাপ |
380N/cm² |
| কাগজ প্রক্রিয়া করা হয় |
আইভরি বোর্ড |
200-2000g/ m² |
| ঢেউতোলা বোর্ড |
10 মিমি (সর্বোচ্চ বেধ) |
| নির্ভুলতা কাটা ডাই |
±0.1 মিমি |
| সর্বোচ্চ ডাই কাটিয়া গতি |
5000 শীট/ঘণ্টা |
| সর্বোচ্চ খাওয়ানো গাদা উচ্চতা |
1400 মিমি (স্তরের উপরে) |
| ন্যূনতম খাওয়ানো গাদা উচ্চতা |
1250 মিমি (স্তরের উপরে) |
| সমস্ত ক্ষমতা |
14 কিলোওয়াট |
| সম্পূর্ণ ওজন |
Appr17 টন |
| সামগ্রিক আকার |
4500*4250*2250mm (প্যাডেল সহ) |
1. আর্দ্রতা-প্রমাণ এবং শক-প্রুফ প্যাকেজিং গ্রহণ করে যা দীর্ঘ-দূরত্বের রাস্তার জন্য উপযুক্ত।
2. পরিবহন এবং বিভিন্ন ধরনের আবহাওয়া পরিস্থিতি।রক্ষণাবেক্ষণ এবং অপারেশন একটি সম্পূর্ণ সেট.
3. ম্যানুয়াল অন্তর্ভুক্ত করা হয়.
