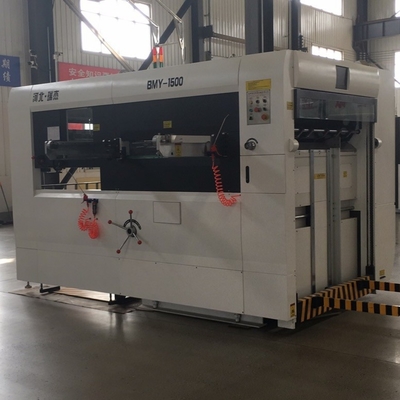

BMY-1500 সেমি-অটোম্যাটিক ডাই কাটিং এবং ক্রাইসিং মেশিন রঙের বাক্স তৈরির জন্য ম্যানুয়াল ফিডিং

বিএমওয়াই-১৫০০ সেমি অটো মরে যাওকাটাএবং ক্রেজিংমেশিন

I. মেশিনের ভূমিকাঃ

বিএমওয়াই-১৫০০ সেমি-অটোমেটিক ডাই কাটিং অ্যান্ড ক্রাইসিং মেশিন হল রঙিন বাক্স, কার্টন এবং কাগজের ট্রেডমার্ক তৈরির প্রধান সরঞ্জাম।

আমাদের মেশিন উচ্চ তীব্রতা গ্রিপার খোলা দাঁত, সামগ্রিক সুইং সামনের গাইড, স্বয়ংক্রিয় ধাক্কা গাইড, উচ্চ স্পষ্টতা ব্যবধান কাঠামো, বায়ুসংক্রান্ত লক প্লেট, বায়ুসংক্রান্ত ক্লাচ দিয়ে সজ্জিত,ওভারলোড সুরক্ষা এবং স্বয়ংক্রিয় কাগজ সংগ্রহ, কাগজ খাওয়ানোর দূরত্ব কম করে তোলে, উচ্চ অবস্থানের নির্ভুলতা, মরা কাটা স্থিতিশীল, কাগজ সংগ্রহের শৃঙ্খলাবদ্ধতা, এছাড়াও অ-গ্রিপার মরা কাটা করতে পারেন।

আমিআমি. উপাদান এবং বৈশিষ্ট্যঃ

1.কাগজ খাওয়ানোর অংশঃ প্রাক কোড কাগজ, কাগজ খাওয়ানোর প্ল্যাটফর্ম, বায়ুসংক্রান্ত বেঞ্চ।

প্রি-কোড পেপারঃসিলিন্ডার স্লাইডিং কোণ অ্যালুমিনিয়াম, সহজ এবং দ্রুত অপারেট। অপারেটর প্রক্রিয়াকৃত কাগজ প্রাক-কোড কাগজ ট্রলি মধ্যে করা প্রয়োজন,এবং কাগজ খাওয়ানোর প্ল্যাটফর্মের ফিরে ট্রলি রাখা পরবর্তী কাজ চালিয়ে যখন কাগজ নিম্ন সীমা সেট.

কাগজ খাওয়ানোর প্ল্যাটফর্মঃস্বয়ংক্রিয় উত্থান পদক্ষেপ দূরত্ব কাগজ পরিমাণ অনুযায়ী সেট করা যেতে পারে, অপারেশন সহজ এবং দ্রুত। সংক্ষিপ্ত খাওয়ানো দূরত্ব এবং কম শ্রম তীব্রতা বৈশিষ্ট্য সঙ্গে।

পেনিউমেটিক বেঞ্চ:অপারেটরটি কাজের প্ল্যাটফর্মে দাঁড়ায়, অপারেটরের বিভিন্ন উচ্চতা অনুসারে বায়ুসংক্রান্তভাবে মেশিনের উচ্চতা সামঞ্জস্য করে, পরিচালনা করা সহজ, সময় এবং প্রচেষ্টা সাশ্রয় করে।

2- অবস্থান নির্ধারণঅংশ: ফরং গাইড, পাশেরগাইড.

সামনের দিকের গাইড:সামগ্রিক সুইং সামনের সুইং পার্শ্ব গাইড কাগজ প্রান্ত উপর একটি ছোট প্রভাব আছে, উচ্চ অবস্থান সঠিকতা,চারটি সেট সুনির্দিষ্ট ফাইবার সুইচ ((তাইওয়ান রিকো ব্র্যান্ড) দিয়ে কাগজটি জায়গায় চেক করতে এবং কাগজ অপচয় এড়াতে.

সাইড গাইডঃআপনি বিভিন্ন পণ্যের উপর ভিত্তি করে পার্শ্ব গাইড চয়ন করতে পারেন, উপাদান প্রতিস্থাপন করার প্রয়োজন নেই, সহজ এবং দ্রুত সামঞ্জস্য করতে।

• ডাই কাটিংঅংশ: গ্রিপারs, ডাই কাটিংপত্রকফ্রেম, ডাই কাটিং স্টিলপ্লেট, ট্রান্সমিশন কাঠামো, হোস্ট নীচেপ্লাটফর্ম, চলন্ত প্ল্যাটফর্ম এবংউপরেরপ্ল্যাটফর্ম, অন্তর্বর্তী কাঠামো, বায়ুসংক্রান্ত ক্লাচ ব্রেক।

ডাই কাটিয়া চাপ সামগ্রিকভাবে নিয়ন্ত্রণ করতে পারে এবং পৃথকভাবে সামনের গ্রিপার প্রান্ত নিয়ন্ত্রণ করতে পারে, ম্যানুয়াল হ্রাসকারী সুবিধাজনক এবং শ্রম সাশ্রয়ী।

গ্রিপার্স:গ্রিপগুলি হার্ড অ্যালুমিনিয়াম খাদের উচ্চ-শক্তির যথার্থ ঢালাই থেকে তৈরি, ভাল অনমনীয়তা, হালকা উপাদান, ছোট ইনার্টি, উচ্চ শক্তি,উচ্চ গতির চলমান সঠিকভাবে এবং মসৃণভাবে কাগজ স্থানান্তর করতে পারেন. অনন্য গ্রিপার সামনের গাইড, ডাই কাটিং ডাবল পজিশনিং এবং কম শব্দ, উচ্চ নির্ভুলতা এবং শেষ টেকসই, গ্রিপার প্রান্ত শুধুমাত্র 6 মিমি।

ডাই কাটিং শীট ফ্রেমঃডাবল রিইনফোর্সমেন্ট ডাই কাটিং শীট ফ্রেম বায়ুসংক্রান্ত লকিং এবং রোলিং বিয়ারিং গাইড রেল, উচ্চ নিরাপত্তা, সহজ অপারেশন গ্রহণ করে।হ্যান্ডেল প্লেট সহ মরা কাটার শীট ফ্রেম, একটি প্লেট পজিশনিং সঠিক এবং শক্তিশালী করে তোলে, এবং পুনরায় ব্যবহার করা যেতে পারে, কার্যকরভাবে ডাই-কাটা প্লেট prolapsing এবং breakaway প্রতিরোধ করতে পারেন।

স্টীল প্লেট কাটাঃবিশেষ তাপ চিকিত্সা দ্বারা প্রক্রিয়াজাত 70CR ইস্পাত প্লেট, ভাল সমতা, উচ্চ কঠোরতা, দীর্ঘ সেবা জীবন. ব্যক্তিগতকৃত বায়ু কুশন ধোঁয়া সংস্করণ সিস্টেম ইস্পাত প্লেট ধাক্কা এবং আউট তোলে,সহজ এবং শ্রম সাশ্রয়ী.
ট্রান্সমিশন কাঠামোঃনতুন ট্রান্সমিশন ডিজাইন উচ্চ গতির স্পষ্টতা ডাই কাটিং করে তোলে। প্রধান ড্রাইভ কৃমি গিয়ার এবং বিশেষ ডিজাইন crankshaft সংযোগ rod গঠন গ্রহণ,বিয়ারিং বুশ সংযোগ আন্দোলন স্থান কমাতে হবে, কৃমি গিয়ার এবং কৃমি প্রভাব এড়াতে, উচ্চ ডাই-কাটা চাপ, উচ্চ চাপ ফাংশন আছে।চলন্ত প্ল্যাটফর্মের 4 কোণ decompression বাফার বসন্ত দিয়ে সজ্জিত করা হয় এবং মেশিন পরিধান কমাতে, মেশিনকে আরো স্থিতিশীল করে তোলে।
হোস্ট নীচের প্ল্যাটফর্ম, চলন্ত প্ল্যাটফর্ম এবং উপরের প্ল্যাটফর্মঃএই মূল উপাদানগুলি উচ্চ-শক্তিযুক্ত নমনীয় আয়রন রজন বালি castালাই, উচ্চ প্রসার্য শক্তি এবং ভাল অনমনীয়তা দিয়ে তৈরি।
অন্তর্বর্তী কাঠামোঃউচ্চ নির্ভুলতা সমান্তরাল টার্নারি ক্যাম ইন্ডেক্সিং কাঠামো ব্যবহার করে, ক্যাম বক্ররেখা বিশেষভাবে ডিজাইন করা হয়, বড় ট্রাভার্স কোণ, gripper আরো স্থিতিশীল চলমান নিতে।
নিউম্যাটিক ক্ল্যাচ ব্রেকঃবায়ু চাপ, কম শব্দ, ভাল ব্রেকিং কর্মক্ষমতা সামঞ্জস্য করে ট্রান্সমিশন টর্ক নিয়ন্ত্রণ করুন। দুর্ঘটনা ঘটতে এড়াতে মেশিনের ওভারলোড সুরক্ষা যখন স্বয়ংক্রিয়ভাবে বন্ধ করুন।

4. কাগজ সংগ্রহের অংশ:স্বয়ংক্রিয়ভাবে এবং পরিমাণগতভাবে কাগজ সংগ্রহ করা।

পিছনে সমন্বয়কারী কাগজ, পাশের সমন্বয়কারী কাগজস্বয়ংক্রিয় কাগজ খাওয়ানোর সুশৃঙ্খল নিশ্চিত করার জন্য, কাগজ সংগ্রহ মেশিনের গঠন সহজ, দ্রুত অপারেশন।ম্যানুয়াল অপারেটিং চেয়ে তিনগুণ দ্রুত, অপারেশনটি সহজ এবং সুবিধাজনক। অপারেটর মেশিনের সামনে পিছনে সারিবদ্ধ কাগজ পর্যবেক্ষণ করতে পারেন। পিছনে সারিবদ্ধ কাগজ কাগজ ক্রম পর্যবেক্ষণ করার জন্য ডবল সনাক্তকরণ সুইচ দিয়ে সজ্জিত করা হয়।এটি মেশিন চলমান যখন নমুনা নিতে পারেন. এটি স্বয়ংক্রিয়ভাবে অ্যালার্ম হবে যখন কাগজ সংগ্রহকারী অর্ডার পৌঁছানোর অপারেটর কাগজ সংগ্রহ প্ল্যাটফর্ম প্রতিস্থাপন করতে স্মরণ করিয়ে দিতে.

পরিমাণগত কাগজঃআপনি 10 থেকে 9999 এর মধ্যে যেকোনো মান সেট করতে পারেন, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে যখন কাগজ সেট মান পৌঁছায়।

5. ইবৈদ্যুতিক নিয়ন্ত্রণঅংশ:এমঅটো, পিএলসি এবং ম্যান-মেশিন ইন্টারফেস, ইলেকট্রনিক কন্ট্রোল সিস্টেম, সব ধরনের নিরাপত্তা সুরক্ষা ডিভাইস।

মোটর:আমদানিকৃত ফুজি ইনভার্টার স্টেপলেস স্পিড কন্ট্রোল মোটর দিয়ে, প্রধান মোটর শক্তি সঞ্চয়, কম শব্দ করে তোলে।কাগজ খাওয়ানো এবং সংগ্রহ reducer মোটর আমদানি তাইওয়ান ইলেকট্রোম্যাগনেটিক ব্রেকিং বিলম্ব মোটর চয়ন, উচ্চ নিরাপত্তা কর্মক্ষমতা, দীর্ঘ সেবা জীবন এবং কম চলমান গোলমাল।
পিএলসি এবং মানব-মেশিন ইন্টারফেসঃডিজিটাল ডিসপ্লে মেশিনের কাজ গতি এবং অবস্থা, প্রধান মোটর ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত হয়, stepless গতি নিয়ন্ত্রণ আরো স্থিতিশীল চলমান তোলে।ম্যান-মেশিন ইন্টারফেস ডিসপ্লে সিস্টেম সব ধরনের কাজের শর্ত প্রদর্শন করতে পারেন, ত্রুটি সনাক্তকরণ সময়মত এবং প্রস্তাবিত সমাধান।
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃমাইক্রো কম্পিউটার নিয়ন্ত্রণ প্রক্রিয়া স্বয়ংক্রিয় নিয়ন্ত্রণ এবং বাস্তব সময় সনাক্তকরণ থেকে কাগজ খাওয়ানো, কাগজ প্রেরণ, ডাই কাটা, কাগজ সংগ্রহ।
সব ধরনের নিরাপত্তা সুরক্ষা ডিভাইসঃসমস্যা হলে হর্ন অ্যালার্ম, এবং মানুষের নিরাপত্তা নিশ্চিত করার জন্য মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ করুন।

6. আমিউব্রিকেশন সিস্টেমঃএফগরম তৈলাক্তকরণ সিস্টেম এবংসময়তৈলাক্তকরণ ব্যবস্থা।

জোরপূর্বক তৈলাক্তকরণ ব্যবস্থাঃতেল চাপ এবং প্রবাহ হার সমন্বয় সুবিধাজনক, নিশ্চিত করুন যে প্রধান ড্রাইভ তেল সরবরাহ স্বাভাবিকভাবে এবং চলমান যখন মেশিন বন্ধ হবে না।
টাইমিং লুব্রিকেশন সিস্টেমঃহোস্ট প্রোগ্রামযোগ্য নিয়ামক সঙ্গে সংযুক্ত, স্বয়ংক্রিয়ভাবে তৈলাক্তকরণ ফাংশন নিয়ন্ত্রণ করে। তেল ব্রাশ দ্বারা তৈলাক্ত প্রেরণ চেইন এবং মেশিন পরিষ্কার রাখা তেল ঢাল আছে,cal এছাড়াও পরিমাণগতভাবে তেল তৈলাক্তকরণ এবং সময়, মেশিনের ক্ষতি এড়াতে কারণ ম্যানুয়াল খাওয়ানোর অভাব। টাইমিং তৈলাক্তকরণ সিস্টেম না শুধুমাত্র মেশিন গোলমাল কমাতে, কিন্তু মেশিন চলমান স্থিতিশীল নিশ্চিত।

III.টেকনিক্যাল প্যারামিটারঃ

বিএমওয়াই-১৫০০ সেমি অটোমেটিক ডাই কাটিং ক্রাইসিং মেশিন
