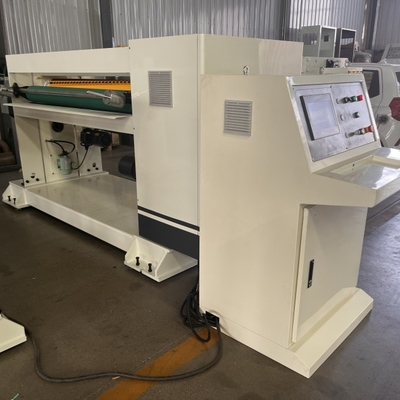

কর্ফুয়েটেড কার্ডবোর্ড উৎপাদন লাইন অর্ডার স্টোরেজ এনসি কাটার হেলিকাল ছুরি

NC-10০ এনসি কাটার হেলিক্যাল ছুরি

মেশিন প্রধানত একটি কাটার শ্যাফ্ট অভ্যন্তরীণ গিয়ার (2), একটি কাটার শ্যাফ্ট বাইরের গিয়ার (3), একটি সংযোগ স্ক্রু (4), একটি clamping হাতা (5), একটি কাটার শ্যাফ্ট গিয়ার (6), একটি নিম্ন ফলক (7),একটি নীচের ব্লেড ক্ল্যাম্পিং স্ক্রু (8), একটি উপরের ব্লেড শীর্ষ স্ক্রু (9), একটি উপরের ব্লেড clamping স্ক্রু (10), একটি উপরের ব্লেড (11), একটি গিয়ার ক্লিয়ারান্স সমন্বয় খাদ (12), একটি প্রধান মোটর (13), একটি সমন্বয় রড (14), একটি সমন্বয় স্ক্রু (15),একটি উপরের কাটার শ্যাফ্ট (16), একটি নিম্ন কাটার শ্যাফ্ট (17), ইত্যাদি।

1উপরের ব্লেড শ্যাফ্ট (16) এবং নীচের ব্লেড শ্যাফ্ট (17) কার্বন ইস্পাত থেকে তৈরি এবং ভাল অনমনীয়তা জন্য তাপ চিকিত্সা করা হয়।

2. ব্লেড সামঞ্জস্য করার সময়, ব্লেড রডটি ব্লেড রড সকেটটিতে ম্যানুয়াল ঘোরানোর জন্য প্রবেশ করান।

3ব্লেড সামঞ্জস্য করার সময়, নীচের ব্লেড ক্ল্যাম্পিং স্ক্রু (8) 1/4 ঘুরিয়ে আনুন এবং উপরের ব্লেড ক্ল্যাম্পিং স্ক্রু (10) সামঞ্জস্য করুন যাতে উপরের ব্লেড (11) এবং নীচের ব্লেড (7) সঠিকভাবে ফিট হয়।

4ব্লেড সামঞ্জস্য করার সময়, গিয়ার সংযোগ স্ক্রু (16) মুক্ত করুন এবং ব্লেড শ্যাফ্ট গিয়ারটির পাশের ক্লিয়ারান্স দূর করার জন্য গিয়ার সাইড ক্লিয়ারান্স সামঞ্জস্য স্ক্রু (15) সামঞ্জস্য করুন।

5এক্সপেনশন স্লিভ (5) ব্লেড শ্যাফ্ট বাইরের গিয়ার (3) এবং ব্লেড শ্যাফ্ট গিয়ার (6) ব্লেড রোলারের সাথে সংযুক্ত করে।

6. স্পিন্ডল মোটর (13) হল ব্লেড রোলার চালানোর শক্তির উৎস।

ইনস্টলেশনের প্রয়োজনীয়তা

1. মেশিনটি একটি শক্ত কংক্রিট ভিত্তিতে ইনস্টল করা আবশ্যক যার বেস বেধ কমপক্ষে 250 মিমি;

2. ফাউন্ডেশনের পৃষ্ঠটি সমতল এবং সমতল, যার সমতলতা ২ মিমি / মিটারের বেশি নয়;

3. মেশিনটি বেসনে সংযুক্ত করার আগে 0.4 মিমি / মিটারের বেশি নয় এমন একটি স্তরে সামঞ্জস্য করা উচিত; পরীক্ষার যন্ত্রঃ বর্গক্ষেত্রের স্তর; পরীক্ষার অবস্থানঃছুরির ধারক স্থির ক্রসব্যাক.

4যখন মেশিনটি ফাউন্ডেশনে ইনস্টল করা হয়, তখন নিশ্চিত করুন যে সরঞ্জামটি 1 মিমি / মিটারের বেশি নয় এমন একটি সমান্তরালতার সাথে সমান্তরাল। পরীক্ষার যন্ত্রঃ স্তর; পরীক্ষার অবস্থানঃমেশিনের ফ্রেমের উভয় পাশে উভয় প্রান্তে.

মেশিন ইনস্টলেশন

যখন মেশিনটি ইনস্টল করা হয়, ব্যবহারকারীর পাওয়ার সাপ্লাই মেশিনের পাওয়ার ড্রাইভ ক্যাবিনেটে সংযুক্ত করা উচিত,এবং একটি বায়ু সুইচ বায়ু ক্যাবিনেটের সামনের প্রান্তে ইনস্টল করা উচিত যে কোন সময় মেশিনের পাওয়ার সাপ্লাই বন্ধ বা চালু করতে.

মেশিনটি ইনস্টল করার সময়, ব্যবহারকারীর সংকুচিত বায়ু পাইপলাইনটি মেশিনের বায়ুসংক্রান্ত ট্রিপলেটে সংযুক্ত করা উচিত,এবং একটি স্টপ ভালভ সামনে প্রান্তে ইনস্টল করা উচিত মেশিনের সংকুচিত বায়ু সরবরাহ বন্ধ বা যে কোন সময় চালু করতে (নীচে দেখানো হিসাবে).

বায়ু পাইপের পরামিতি হলঃ PN0.6MPa, DN10.

মেশিনের সমতলতা সামঞ্জস্য

মেশিনটি ইনস্টল করার পরে, স্তর মিটারটি পর্যবেক্ষণ করুন এবং স্ক্রুগুলি সামঞ্জস্য করুন যতক্ষণ না সমতুল্যতা 0.1 মিমি / 1000 মিমি × 1000 মিমি এর মধ্যে থাকে, তারপরে অ্যাঙ্কর বোল্টগুলির বাদামগুলি টানুন।মেশিনের অন্তত চারটি কোণে সমতলতা সামঞ্জস্য করতে একই পদ্ধতি ব্যবহার করুন.

কাঠামোগত বৈশিষ্ট্যঃ

• এটি ২০০ ইউনিটের অর্ডার সংরক্ষণ করতে পারে, দ্রুত এবং সঠিকভাবে কাটার স্পেসিফিকেশন প্রতিস্থাপন করতে পারে, নিরবচ্ছিন্নভাবে অর্ডার পরিবর্তন করতে পারে এবং নেটওয়ার্কযুক্ত কম্পিউটারগুলিকে উৎপাদন ব্যবস্থাপনা সহজ করতে সক্ষম করে।
• ছুরি শ্যাফ্ট ড্রাইভ গিয়ারগুলি সুনির্দিষ্ট কাঠের ইন্ডাকশন হার্ডিং, ব্যাকল্যাশ মুক্ত ট্রান্সমিশন, উন্নত কীহীন সংযোগ, উচ্চ ট্রান্সমিশন নির্ভুলতা।
• কাটিয়া মেশিন ইনকর্পোরেটেড সামনের ইস্পাত ব্লেড ছুরি সর্পিল কাঠামো গ্রহণ, serrated ছুরি. কাঁচি, কাঁচি, কাঁচি শক্তি, দীর্ঘ ব্লেড জীবন
• চারপাশে ফিড রোলার ব্যবহার করা হয় সূর্য গিয়ার প্লেট উপায়, মসৃণ বিতরণ, চাপ সমানভাবে, সহজ চূর্ণ প্লেট বোর্ড বা ব্লকিং কারণ
• এই মডেলটি ব্রেকিং শক্তি সঞ্চয় (অ-গতিশীল ব্রেকিং), তাই উৎপাদন প্রক্রিয়ায় শক্তি খরচ, গড় বিদ্যুৎ খরচ একটি সাধারণ এনসি কাটার মেশিনের 1/3 হয়,অর্থ সাশ্রয়ের লক্ষ্যে পৌঁছানোর জন্য ৭০ শতাংশের বেশি শক্তি সঞ্চয় করা।.
• সুনির্দিষ্টভাবে নিয়ন্ত্রিত কোন ফাঁক গিয়ার সঠিক ব্লেড সংযুক্তি, চলমান ভারসাম্য নিশ্চিত করার জন্য।
• একটি স্বাধীন তেল পাম্প এবং ফিল্টার ব্যবহার করে প্রতিটি গিয়ার অবস্থান তেল, তৈলাক্তকরণ এবং শীতল মধ্যে দুটি তামা বিতরণ সঙ্গে
• ছুরি রোলারঃ ভাল মানের কাঠের ইস্পাত উপাদান, ভারসাম্যপূর্ণ, ভাল স্থিতিশীলতা।

রোলারের ব্যাসার্ধের পরামিতিঃ

• ছুরির শ্যাফ্টের মধ্যবর্তী দূরত্বের উপর ক্রসঃ ¢ 216mm
• ¢156mm নিম্ন ক্যানভারেজ রোলার ব্যাসার্ধের আগে
• নিম্ন ক্যানভারেজ রোলের ব্যাসার্ধের পরেঃ ¢156mm
• প্লেট রোলারের সামনে ব্যাসার্ধঃ ¢70mm
• প্লেট রোলারের সামনে ব্যাসার্ধঃ ¢70mm

দ্রষ্টব্যঃ সব grinding রোলার, কঠিন ক্রোম plated হয় পরে (চেঁচা খাদ অধীনে ছাড়া) হ্যান্ডলিং

পাওয়ার মোটর এবং বৈদ্যুতিক পরামিতিঃ

• প্রধান ড্রাইভ মোটর শক্তিঃ18.5 কেডব্লিউ ফুল এসি সিঙ্ক্রোন সার্ভো
• মোটর পাওয়ার খাওয়ানোর আগে এবং পরে:3KW ((ফ্রিকোয়েন্সি কন্ট্রোল)
• লুব্রিকেটিং অয়েল পাম্প মোটরের শক্তিঃ0.২৫ কিলোওয়াট

মূলত কেনা অংশ, কাঁচামাল এবং উৎপত্তিঃ

মেশিনের বিস্তারিত ছবি

আমাদের কোম্পানি

পণ্যের প্যাকেজিং

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

প্রশ্ন ১ঃ আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?

উত্তরঃ আমরা প্রস্তুতকারক।

প্রশ্ন ২: আপনার কি নিজস্ব গবেষণা ও উন্নয়ন দল আছে?

এ 3: আমাদের সেরা পেশাদার প্রকৌশলী এবং কঠোর QA এবং QC সিস্টেম রয়েছে।

প্রশ্ন 4: আমরা কি আপনার পরিবেশক হতে পারি?

উত্তরঃ আমরা সারা বিশ্বে পরিবেশক এবং এজেন্ট খুঁজছি।

প্রশ্ন 5: প্যাকেজ কেমন?

A5:বুদবুদ ফিল্ম, ধাতব ট্রে এবং কাঠের প্যাকেজিং

প্রশ্ন 6: ডেলিভারি সময় কেমন?

উত্তরঃ এটি আপনার প্রয়োজনীয় পরিমাণের উপর নির্ভর করে।
