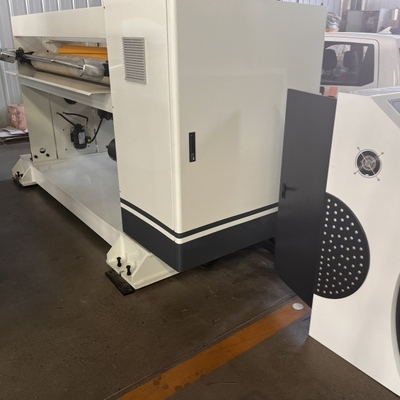

এনসি কাটার হেলিক্যাল ছুরিগুলি কর্গ্রেটেড কার্ডবোর্ড উত্পাদন লাইনের জন্য অর্ডারগুলি সঞ্চয়

মেশিন প্রধানত একটি কাটার শ্যাফ্ট অভ্যন্তরীণ গিয়ার (2), একটি কাটার শ্যাফ্ট বাইরের গিয়ার (3), একটি সংযোগ স্ক্রু (4), একটি clamping হাতা (5), একটি কাটার শ্যাফ্ট গিয়ার (6), একটি নিম্ন ফলক (7),একটি নীচের ব্লেড ক্ল্যাম্পিং স্ক্রু (8), একটি উপরের ব্লেড শীর্ষ স্ক্রু (9), একটি উপরের ব্লেড clamping স্ক্রু (10), একটি উপরের ব্লেড (11), একটি গিয়ার ক্লিয়ারান্স সমন্বয় খাদ (12), একটি প্রধান মোটর (13), একটি সমন্বয় রড (14), একটি সমন্বয় স্ক্রু (15),একটি উপরের কাটার শ্যাফ্ট (16), একটি নিম্ন কাটার শ্যাফ্ট (17), ইত্যাদি।

1উপরের ব্লেড শ্যাফ্ট (16) এবং নীচের ব্লেড শ্যাফ্ট (17) কার্বন ইস্পাত থেকে তৈরি এবং ভাল অনমনীয়তা জন্য তাপ চিকিত্সা করা হয়।

2. ব্লেড সামঞ্জস্য করার সময়, ব্লেড রডটি ব্লেড রড সকেটটিতে ম্যানুয়াল ঘোরানোর জন্য প্রবেশ করান।

3ব্লেড সামঞ্জস্য করার সময়, নীচের ব্লেড ক্ল্যাম্পিং স্ক্রু (8) 1/4 ঘুরিয়ে আনুন এবং উপরের ব্লেড ক্ল্যাম্পিং স্ক্রু (10) সামঞ্জস্য করুন যাতে উপরের ব্লেড (11) এবং নীচের ব্লেড (7) সঠিকভাবে ফিট হয়।

4ব্লেড সামঞ্জস্য করার সময়, গিয়ার সংযোগ স্ক্রু (16) মুক্ত করুন এবং ব্লেড শ্যাফ্ট গিয়ারটির পাশের ক্লিয়ারান্স দূর করার জন্য গিয়ার সাইড ক্লিয়ারান্স সামঞ্জস্য স্ক্রু (15) সামঞ্জস্য করুন।

5এক্সপেনশন স্লিভ (5) ব্লেড শ্যাফ্ট বাইরের গিয়ার (3) এবং ব্লেড শ্যাফ্ট গিয়ার (6) ব্লেড রোলারের সাথে সংযুক্ত করে।

6. স্পিন্ডল মোটর (13) হল ব্লেড রোলার চালানোর শক্তির উৎস।

ইনস্টলেশনের প্রয়োজনীয়তা

1. মেশিনটি একটি শক্ত কংক্রিট ভিত্তিতে ইনস্টল করা আবশ্যক যার বেস বেধ কমপক্ষে 250 মিমি;

2. ফাউন্ডেশনের পৃষ্ঠটি সমতল এবং সমতল, যার সমতলতা ২ মিমি / মিটারের বেশি নয়;

3. মেশিনটি বেসনে সংযুক্ত করার আগে 0.4 মিমি / মিটারের বেশি নয় এমন একটি স্তরে সামঞ্জস্য করা উচিত; পরীক্ষার যন্ত্রঃ বর্গক্ষেত্রের স্তর; পরীক্ষার অবস্থানঃছুরির ধারক স্থির ক্রসব্যাক.

4যখন মেশিনটি ফাউন্ডেশনে ইনস্টল করা হয়, তখন নিশ্চিত করুন যে সরঞ্জামটি 1 মিমি / মিটারের বেশি নয় এমন একটি সমান্তরালতার সাথে সমান্তরাল। পরীক্ষার যন্ত্রঃ স্তর; পরীক্ষার অবস্থানঃমেশিনের ফ্রেমের উভয় পাশে উভয় প্রান্তে.

মেশিন ইনস্টলেশন

যখন মেশিনটি ইনস্টল করা হয়, ব্যবহারকারীর পাওয়ার সাপ্লাই মেশিনের পাওয়ার ড্রাইভ ক্যাবিনেটে সংযুক্ত করা উচিত,এবং একটি বায়ু সুইচ বায়ু ক্যাবিনেটের সামনের প্রান্তে ইনস্টল করা উচিত যে কোন সময় মেশিনের পাওয়ার সাপ্লাই বন্ধ বা চালু করতে.

মেশিনটি ইনস্টল করার সময়, ব্যবহারকারীর সংকুচিত বায়ু পাইপলাইনটি মেশিনের বায়ুসংক্রান্ত ট্রিপলেটে সংযুক্ত করা উচিত,এবং একটি স্টপ ভালভ সামনে প্রান্তে ইনস্টল করা উচিত মেশিনের সংকুচিত বায়ু সরবরাহ বন্ধ বা যে কোন সময় চালু করতে (নীচে দেখানো হিসাবে).

বায়ু পাইপের পরামিতি হলঃ PN0.6MPa, DN10.

মেশিনের সমতলতা সামঞ্জস্য

মেশিনটি ইনস্টল করার পরে, স্তর মিটারটি পর্যবেক্ষণ করুন এবং স্ক্রুগুলি সামঞ্জস্য করুন যতক্ষণ না সমতুল্যতা 0.1 মিমি / 1000 মিমি × 1000 মিমি এর মধ্যে থাকে, তারপরে অ্যাঙ্কর বোল্টগুলির বাদামগুলি টানুন।মেশিনের অন্তত চারটি কোণে সমতলতা সামঞ্জস্য করতে একই পদ্ধতি ব্যবহার করুন.

অপারেশন

1 চালু করুন

2 ই-স্টপ ✓急停

3 বন্ধ করুন 关机

৪ ম্যানুয়াল/অটোমেটিক ০হ্যান্ডম্যান/স্বয়ংক্রিয়

5 গতি সামঞ্জস্য √ গতি নিয়ন্ত্রন

অপারেশন ভাষা পরিবর্তন করুনঃ ইংরেজি বা 中文 ((চীনা)

স্বয়ংক্রিয় মোডে, মেশিনটি একটি ডাবল ফায়ারারের সাথে সংযুক্ত করা দরকার, এবং মেশিনটি স্বয়ংক্রিয়ভাবে চলমান গতি নিয়ন্ত্রণ করবে।

ম্যানুয়াল মোডে, অপারেটিং গতি ম্যানুয়ালি পন্টিওমিটারের মাধ্যমে সামঞ্জস্য করা হয় (অপারেশন গতি উত্পাদন লাইন গতির চেয়ে সামান্য বেশি হওয়া উচিত)

প্রসেসিংয়ের দৈর্ঘ্য এবং প্রসেসিংয়ের পরিমাণ নির্ধারণ।

¢NC কাটিয়া শুরু ¢ ক্লিক করুন, মেশিন কাজ শুরু হবে.

অর্ডার সেট

আপনি "Up number" এবং "Next number" এর মাধ্যমে "pending order" পরিবর্তন করতে পারেন

যদি প্রক্রিয়াজাত কার্ডবোর্ড খুব দীর্ঘ বা খুব ছোট হয়, এটি পরামিতি পরিবর্তন করে সামঞ্জস্য করা যেতে পারে।
