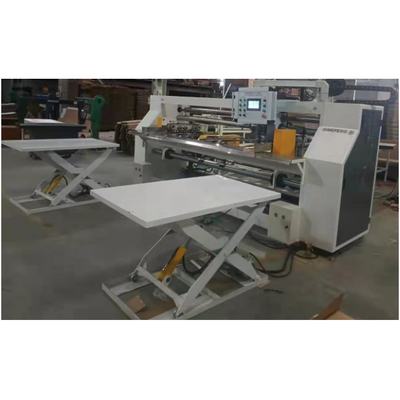

মডেল 4600 ডাবল পিস টাইপ 6 সার্ভো ঢেউতোলা শক্ত কাগজ ফোল্ডিং গ্লুইং মেশিন

৪৬০০ মডেল ৬ সার্ভো অটোমেটিক ফোল্ডিং গ্লুর (ডাবল পিস)

1 মেশিনের প্রাচীর প্লেট 45 # 14mm উচ্চ কঠোরতা একক ঘূর্ণিত ইস্পাত প্লেট তৈরি করা হয়,এবং বাকি workpiece এছাড়াও 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm উচ্চ কঠোরতা একক ঘূর্ণিত ইস্পাত প্লেট তৈরি করা হয়, এবং CNC পৃষ্ঠের গ্রিলিং মেশিন দ্বারা প্রক্রিয়াজাত করা হয় যাতে workpiece এর নির্ভুলতা নিশ্চিত করা যায়।

2 মেশিনের প্রধান কাঠামো 160X100 ভারী H- আকৃতির প্রোফাইল দ্বারা সংযুক্ত করা হয়, এবং বাকি 80 × 80 ভারী অ্যালুমিনিয়াম প্রোফাইল দ্বারা সংযুক্ত করা হয়, এইভাবে মেশিনের স্থিতিশীলতা নিশ্চিত করে।

৩টি লেয়ার মডেলঃ সি অ্যান্ড ইউ ৬০০৮আরএস, ৬২০৬আরএস, ৬০০৬আরএস, ৬২০২আরএস, ৬০০৭আরএস, ৬৩০১আরএস, ৬২০০আরএস, ৬০০৪আরএস, ৬৯০১আরএস51102,51104,KR19;

বেস টাইপ সহ ইউনিভার্সাল লেয়ারঃ CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 বেল্ট মডেলঃ

কাগজ খাওয়ানোর বেল্টঃL2180mm × W100mm × T8mm (গর্ত সহ), 8 টুকরা।

কনভেয়র বেল্টঃ L5000mm × W60mm × T5mm, 10 টুকরা।

5 প্রধান মেশিনের ট্রান্সমিশন প্রক্রিয়া চেইন ট্রান্সমিশন গ্রহণ করে, এবং sprockets গঠিত হয়

5/8 ইঞ্চিঃ 20-দন্ত Ø35 এবং Ø30, 17-দন্ত Ø55 মধ্যবর্তী, 14-দন্ত Ø35 মধ্যবর্তী, 30-দন্ত Ø30.

1/2 ইঞ্চিঃ 20 দাঁত Ø22 20 দাঁত Ø38

3/8 ইঞ্চিঃ 21 দাঁত Ø25, 32 দাঁত Ø12, 14 দাঁত Ø22

উপরের সমস্ত চাকা 45# উপাদান দিয়ে তৈরি এবং তারপরে তাদের পরিষেবা জীবন বাড়ানোর জন্য উচ্চ-ফ্রিকোয়েন্সি quenched।

6 কাগজ খাওয়ানোর অংশঃ কাগজ খাওয়ানোর বেল্ট একটি উচ্চ মানের রাবার বেল্ট উচ্চ ঘর্ষণ এবং পরিধান প্রতিরোধের সঙ্গে।পিছনের অংশটি কাগজ খাওয়ানোর জন্য কার্ডবোর্ড উত্তোলন করার জন্য একটি সহায়ক রোলার দ্বারা সমর্থিত, এবং দুটি 3KW শোষণ পাম্প দিয়ে সজ্জিত যা কার্ডবোর্ড শোষণ করে এবং কাগজ খাওয়ানোর ক্ষেত্রে সহায়তা করে। , কাগজ খাওয়ানোর মোটরটি 1 কেডব্লিউ পাওয়ারের দুটি সার্ভো মোটর, এইভাবে কাগজ খাওয়ানোর স্থিতিশীলতা নিশ্চিত করে এবং কাগজ খাওয়ানোর দৈর্ঘ্যটি নির্বিচারে সামঞ্জস্য করা যায়।

7মাঝখানে প্রধান মোটর একটি ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত Zhejiang Mitsubishi 4KW হ্রাস মোটর দ্বারা চালিত হয়,এবং এছাড়াও ইলেকট্রোম্যাগনেটিক ক্লাচ এবং ইলেকট্রোম্যাগনেটিক ব্রেক কন্ট্রোল ট্রান্সমিশন আছেপ্রতিটি পাশে ৩টি করে কনভেয়র বেল্ট আছে।

8 আঠালো অংশ: মাঝের গল অংশটি গরম এবং ঠান্ডা অংশগুলির সাথে স্থির করা হয়। গরম গলিত আঠালো একটি আকৃতির ভূমিকা পালন করে এবং ঠান্ডা আঠালো একটি বন্ধন ভূমিকা পালন করে।আঠালো লেপ চাকা প্রস্থ 10mm এবং মাঝারি ব্যবধান 2mm হয়. এটি ডাবল বন্ডিং বলা যেতে পারে। গ্লু খোলার এবং মৌসুমী পরিবর্তনের কারণে বিস্ফোরণ এড়ানো যখন শুধুমাত্র গরম গলিত আঠালো বন্ডিং জন্য ব্যবহার করা হয়,এবং গরম গলিত আঠালো ফাটল এড়াতে যত তাড়াতাড়ি খাদ্য বাক্স ঠান্ডা স্টোরেজ প্রবেশ করে.

9. মধ্যম আকৃতির অংশঃ বাম এবং ডান দিক সার্ভো মোটর দ্বারা clamped হয়।clamping উচ্চ গতির নিম্ন-পিচিং বল স্ক্রু এবং বিশেষ স্লাইডার ব্যবহার সংবেদনশীলতা এবং clamping সঠিকতা নিশ্চিত করতেএটি তার সেবা জীবন বাড়িয়ে তোলে এবং কার্ডবোর্ডের সঠিক আকৃতি নিশ্চিত করে। , কার্টনের ফলন ব্যাপকভাবে উন্নত করে।

10 আঠালো গরম করার সিস্টেমঃ গরম গলিত আঠালো আবরণ বাক্সটি খাঁটি অ্যালুমিনিয়াম দিয়ে তৈরি, যা চমৎকার তাপ পরিবাহিতা আছে এবং আঠালো ব্লক গলানোর সময়কে সংক্ষিপ্ত করে।উপরের অংশ একটি স্বাধীনভাবে গরম অ্যালুমিনিয়াম আঠালো বাক্স দিয়ে সজ্জিত করা হয়, যা কাজ করার সময় গরম করা যায় এবং গলে যায়। গরম গলিত আঠালো স্বয়ংক্রিয়ভাবে নীচের আঠালো বাক্সে প্রবাহিত হয়, যা কাজকে প্রভাবিত করে না এবং কাজের দক্ষতা উন্নত করে।

11 ঠান্ডা আঠালো সিস্টেমঃ ঠান্ডা আঠালো আবরণ বাক্সের রাবার চাকাটি স্টেইনলেস স্টিলের তৈরি এবং ডাবল সিলযুক্ত জারা প্রতিরোধী বিয়ারিং রয়েছে, যা এর পরিষেবা জীবন বাড়ায়।

12 কাজ করার নীতি

কাগজ খাওয়ানো বিভাগের উভয় পক্ষের উপর কার্ডবোর্ড স্থাপন করুন। প্রদর্শন উপর কাগজ খাওয়ানো দৈর্ঘ্য লিখুন, কাগজ খাওয়ানো বোতাম টিপুন এবং কাগজ খাওয়ানো শুরু করুন। যখন কার্ডবোর্ড মাঝখানে পৌঁছায়,বাম এবং ডান প্রান্তে ফটো ইলেকট্রিক সেন্সর কার্ডবোর্ড সনাক্ত এবং সংকেত গ্রহণ, এবং মাঝের অংশের clamping এবং gluing কাজ শুরু, যাতে দুটি কার্ডবোর্ড এক হয়ে যায়. তারপর baffle পড়ে, এবং কাগজ নমন অংশ প্রেরণ করা শুরু হয়।বাঁকানো অংশে পৌঁছানোর পরে, বাম এবং ডান দিক বাঁকানো এবং সারিবদ্ধ শুরু, এবং তারপর কাগজ প্রেসিং চাকা পড়ে, baffle এছাড়াও পড়ে, এবং কার্ডবোর্ড প্রেরণ করা হয়।

ভোল্টেজঃ 380V 50HZ তিন-ফেজ 4-ক্যারিয়ার

বৈদ্যুতিক বিতরণ তালিকা
