এসএফ-৩৬০-২৫০০ মডেল মডুলারিজড সিঙ্গল ফেসার হুড সাকশন স্ট্রাকচার

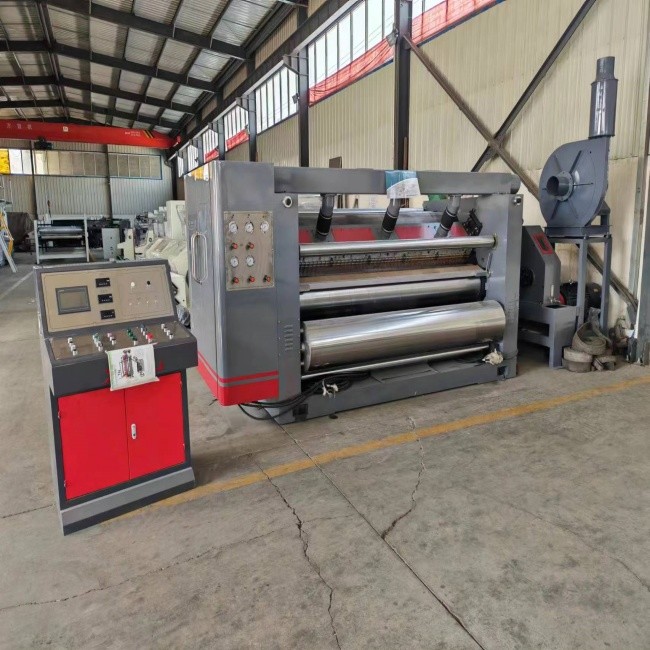

SF-360-2500 মডেল মডুলারিজড সিঙ্গল ফেসার

এসকাঠামোগত বৈশিষ্ট্যঃ

• হুড শোষণ কাঠামো গৃহীত হয়, এবং এটি একটি উচ্চ চাপ শক্তিশালী ফ্যান দিয়ে সজ্জিত করা হয়। বায়ু শোষণ একটি silencer দিয়ে সজ্জিত করা হয়।বায়ু উৎস এবং বৈদ্যুতিক নিয়ন্ত্রণ একই অপারেটিং ক্যাবিনেটে ঘনীভূত হয়, যা প্রধান মেশিন থেকে 1.5 মিটারের কম নয়। অপারেটিং পাশ সম্পূর্ণরূপে বন্ধ এবং সম্পূর্ণরূপে আচ্ছাদিত।
• মেশিন বেস এবং প্রাচীর প্যানেল উচ্চ মানের রজন বালি castings তৈরি করা হয়, এবং প্রাচীর প্যানেল বেধ 240mm হয়। স্বাধীন গিয়ারবক্স, ইউনিভার্সাল জয়েন্ট সংক্রমণ।
• গলিত রোলারটি 48CrMo খাদ স্টিলের তৈরি, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatment¢ 360mm এবং পৃষ্ঠের কঠোরতা HRC60 ডিগ্রী উপরে। রোলার এবং চাপ রোলারের মূল অংশগুলির বিয়ারিংগুলি হাওভালো বিয়ারিং।
• চাপ রোলার ¢ 370mm হয়, পৃষ্ঠ মাউন্ট এবং ক্রোমযুক্ত হয়; বায়ু চাপ উপরে এবং নীচে আন্দোলন নিয়ন্ত্রণ, এবং উপাদান মাঝারি কার্বন ইস্পাত নং 45,ম্লান এবং টেম্পারেড (একটি বাফার ডিভাইস দিয়ে).
• আঠালো রোল ইউনিট একটি ইন্টিগ্রেটেড স্কেটবোর্ড কাঠামো গ্রহণ করে, যা রক্ষণাবেক্ষণের সময় রক্ষণাবেক্ষণের জন্য মেশিন থেকে সরানো যেতে পারে, যা কাজের দক্ষতা উন্নত করে;আঠালো রোলারের ব্যাসার্ধ ¢252mm, এবং পৃষ্ঠটি 25 টি লাইন পিট-টাইপ জাল প্রক্রিয়াকরণের সাথে পোলিশ এবং খোদাই করা হয় এবং তারপরে হার্ড ক্রোমযুক্ত হয়। স্ক্র্যাপার রোলের পৃষ্ঠটি পোলিশ এবং হার্ড ক্রোমযুক্ত হয়।

প্রযুক্তিগত পরামিতি:

1. ওয়ার্কিং প্রস্থঃ 2500mm

2অপারেশন দিকঃ বাম বা ডান (গ্রাহকের কারখানা দ্বারা নির্ধারিত)

3ডিজাইন গতিঃ 180m/min কাজের গতিঃ 120-150m/min

4তাপমাত্রা পরিসীমাঃ 160-200°C

5বায়ু উৎসঃ 0.4-0.9Mpa

6বাষ্প চাপঃ 0.8-1.3Mpa

7. তরঙ্গযুক্ত বাঁশি প্রকার (এ, বি, সি, ই বা ইউভি ঐচ্ছিক)

এমকর্মচারীপ্যারামিটার:

1প্রধান মোটরঃ 30KW নামমাত্র ভোল্টেজঃ 380V 50Hz অবিচ্ছিন্ন (S1) কাজ মোড

2. সাকশন মোটরঃ 18KW নামমাত্র ভোল্টেজঃ 380V 50Hz ক্রমাগত (S1) কাজ মোড

3 আঠালো সমন্বয় হ্রাসকারী; 100W নামমাত্র ভোল্টেজঃ 380V 50HZ অবিচ্ছিন্ন (S2) কাজের মোড

4 আঠালো সমন্বয় ফাঁক মোটর; 250W নামমাত্র ভোল্টেজঃ 380V 50HZ অবিচ্ছিন্ন (S2) কাজ মোড

5 আঠালো পাম্প মোটরঃ 2.2KW নামমাত্র ভোল্টেজঃ 380V 50Hz অবিচ্ছিন্ন (S1) কাজ মোড

রোলারপ্যারামিটার:

1. গ্লোব রোলার ব্যাসার্ধঃ ¢360mm

2চাপ রোলার ব্যাসার্ধঃ ¢370mm

3আঠালো রোলার ব্যাসার্ধঃ ¢252mm

4. ফিক্সড পেস্ট রোলের ব্যাসার্ধঃ ¢142mm

5প্রিহিটার ব্যাসার্ধঃ ¢400mm

প্রধান অংশ:
