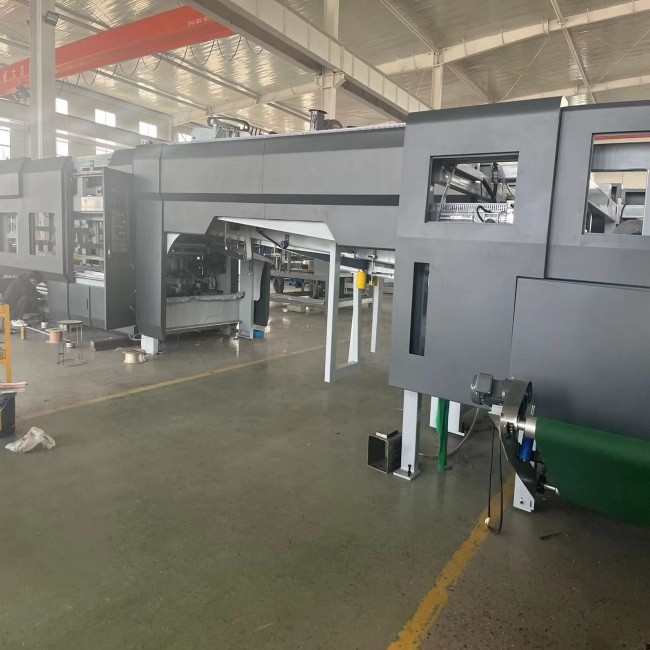

Flexo ভাঁজ Gluer শক্ত কাগজ উত্পাদন লাইন
সর্বোচ্চ চলমান গতি: 350 মি/মিনিট
সর্বোচ্চ প্যাকেজিং গতি: 20 প্যাকেজ/মিনিট
সরঞ্জামের বৈশিষ্ট্য:
- ভূমিকা
- 1. সমস্ত কাগজ কনভেয়িং বেল্ট স্বাধীনভাবে সরানো যেতে পারে। পেপার কনভেয়িং বেল্টে পেপার প্রেসিং হুইল, ফ্যান এবং ব্রাশ দিয়ে সজ্জিত থাকে যাতে বর্জ্য কাগজকে সর্বাধিক পরিমাণে পরিষ্কার করা যায়। গাইড চাকা ডিভাইস, উপরের এবং নিম্ন বেল্ট clamping সংক্রমণ. বৈদ্যুতিক বাম এবং ডান হাঁটা, আকার সামঞ্জস্য করা সহজ
- 2. আঠালো চাকা: স্টেইনলেস স্টিলের তৈরি, আরও টেকসই এবং জারা-প্রতিরোধী। আঠালো ফড়িং রৈখিক গাইড দিয়ে সজ্জিত, অবস্থান সামঞ্জস্য আরও সুবিধাজনক এবং সঠিক করে তোলে।
- 3. ভাঁজ করা অংশ: প্রধান কাজ হল শক্ত কাগজটি ভাঁজ করা, এবং একটি আদর্শ বাক্সে শক্ত কাগজটি ভাঁজ করার জন্য দ্বিতীয়বার চাপের লাইন সংশোধন করতে সংশোধন প্লেট ব্যবহার করা।
- 4. ছাঁচ পরিষ্কার করার জন্য, যদি স্ক্র্যাপিং অংশ এবং ভাঁজ অংশ পরিষ্কার না করা হয়, তাহলে বর্জ্য কাগজের স্ক্র্যাপগুলি আবার পরিষ্কার করা হবে।
- 5. অংশগুলিকে একত্রে প্যাট করুন: পয়েন্টগুলিকে একত্রে প্যাট করুন, এবং আলো গণনা, গণনা এবং সংশোধনের মাধ্যমে একটি সঠিক সংখ্যার সাথে তাদের ধাক্কা দিন।
- 6. আউটপুট অংশ: বাইরে ঠেলাঠেলি করার পরে, উপরের কাগজ ধারক আউটপুট জন্য মসৃণভাবে প্রেস.
প্যাকেজিং বিভাগের যান্ত্রিক কনফিগারেশন:
(1), তাইজৌ হাওলি হ্রাসকারী
(2), AirTAC সিলিন্ডার, সোলেনয়েড ভালভ
(3), গুয়াংডং ডাফি পাওয়ার ট্রান্সমিশন খাদ
(4), বিয়ারিং হারবিন
বৈদ্যুতিক কনফিগারেশন:
(1), প্যানসনিক পিএলসি
(2), সিমেনস যোগাযোগকারী
(3), স্নাইডার বোতাম
(4), পাওয়ার সাপ্লাই স্যুইচিং: তাইওয়ান মানে ভাল
(5), Photoelectric সুইচ Beifuning
(6), রিলে ওমরন
(7) মানব-মেশিন ইন্টারফেস Kunlun Tongtai
- 8. কন্ট্রোল প্যানেল; পিএলসি নিয়ন্ত্রণ গ্রহণ করে এবং শূন্য এবং মেমরির মতো ফাংশন রয়েছে। (টাচ স্ক্রিন নিয়ন্ত্রণের সাথে মিলিত পিএলসি নির্বাচন করা যেতে পারে)
- 9. মেশিনের প্রতিটি ক্রিয়াকলাপের জন্য নিয়ামক প্যানেল বাম এবং ডান আন্দোলন, পেপার প্লেটেনের উত্থান এবং পতন ইত্যাদি নিয়ন্ত্রণ করে।
মেশিন যন্ত্রাংশ নির্বাচন:
1. স্বয়ংক্রিয় আঠালো সরবরাহ, আঠালো সঞ্চালন, আঠালো বিরতি না, ম্যানুয়ালি আঠালো যোগ করার প্রয়োজন নেই, সময় এবং শ্রম সাশ্রয় হয়। সব ধরনের আঠালো জন্য উপযুক্ত.
2. স্টেইনলেস স্টীল আঠালো আবরণ চাকা, জারা-প্রতিরোধী, পরিধান-প্রতিরোধী, সমানভাবে আঠালো আবরণ, আঠালো সংরক্ষণ, ব্যবহৃত আঠালো পরিমাণ ম্যানুয়াল আঠালো আবরণ পরিমাণের প্রায় এক-তৃতীয়াংশ।
3. ভাঁজ অংশ একটি নিয়মিত মাল্টি পাস প্রেসিং হুইল সেট দিয়ে সজ্জিত, যা শক্ত কাগজ ভাঁজ মসৃণ এবং gluing আরো সুন্দর এবং সঠিক করে তোলে.
4. গণনা বিভাগটি শক্ত কাগজের স্ট্যাকিং সংশোধন করে এবং স্ট্যাকিং এবং আউটপুট নিরাপদ, স্থিতিশীল, সঠিক এবং ত্রুটি-মুক্ত। এটি ডিজিটালভাবে নিয়ন্ত্রিত এবং পরিচালনা করা সহজ। এটি মেশিন বন্ধ না করে ইনপুট হতে পারে।
এমachine পরামিতি
সর্বোচ্চ গতি:320 মিটার/মিনিট
সর্বাধিক সংখ্যক প্যাকেজ চালু করা হয়েছে:20টি প্যাকেজ
সর্বোচ্চ পিচবোর্ড আকার:700 মিমি * 500 মিমি
ন্যূনতম পিচবোর্ড আকার:195 মিমি * 105 মিমি
কার্ডবোর্ডের সর্বোচ্চ প্রস্থ (সুইং কভার সহ):1100 মিমি
কার্ডবোর্ডের ন্যূনতম প্রস্থ (সুইং কভার সহ):240 মিমি
সর্বোচ্চ স্ট্যাকিং উচ্চতা:350 মিমি
ন্যূনতম স্ট্যাকিং উচ্চতা:80 মিমি
প্যাক প্রতি সর্বোচ্চ পরিমাণ:50 পিসি
প্যাকেজ প্রতি ন্যূনতম পরিমাণ:10 পিসি
বেল্ট:সিগলিন (চীন-জার্মানি যৌথ উদ্যোগ)
| মডেল |
2400মডেল |
2600মডেল |
2800মডেল |
2000মডেল |
| আকারA(মিমি) |
80-660 |
80-660 |
80-660 |
80-660 |
| আকারB(মিমি) |
470-2400 |
600-2600 |
600-2800 |
600-2000 |
| আকারসি(মিমি) |
130-660 |
165-660 |
165-660 |
135-660 |
| আকারD(মিমি) |
170-1050 |
240-1200 |
240-1200 |
200-1000 |
| ইনস্টলেশন এলাকা (মিমি) |
10-3 মি |
10.5-3.5 মি |
10.5-3.7 মি |
10-3.5 মি |
| শক্তি(কিলোওয়াট) |
8 কিলোওয়াট |
8 কিলোওয়াট |
8 কিলোওয়াট |
8 কিলোওয়াট |
| মোট ওজন(টি) |
5T |
5.5T |
5.5T |
5.5T |
এই মেশিনটি 2-8 মিমি তিন-স্তর এবং পাঁচ-স্তর ঢেউতোলা কার্ডবোর্ড প্রক্রিয়া করতে পারে
রক্ষণাবেক্ষণ এবং লুব্রিকেটিং ডায়াগ্রাম
ছবিতে চিহ্নিত এলাকাগুলির জন্য, মেশিনের স্বাভাবিক ক্রিয়াকলাপ এবং মেশিনের দীর্ঘ পরিষেবা জীবন নিশ্চিত করতে "প্রতি অর্ধ মাসে একবার" নিয়মিত রিফুয়েলিং এবং রক্ষণাবেক্ষণের দিকে মনোযোগ দিন।
ভিত্তি চিত্র
সংযুক্তি
নিরাপদ অপারেশন:
1. কাজ শুরু করার আগে, আপনাকে অবশ্যই কাজের পোশাক এবং কাজের জুতা পরতে হবে, বোতাম এবং কাফগুলি বেঁধে রাখতে হবে এবং আপনার পকেটে এমন জিনিস রাখবেন না যেগুলি পড়ে যেতে পারে।
2. ক্রু কর্মস্থলে পৌঁছানোর পরে, সরঞ্জামের অপারেটিং পরিসরের মধ্যে কোনও লোক বা ধ্বংসাবশেষ নেই তা পরীক্ষা করুন। সরঞ্জামের প্রতিরক্ষামূলক আবরণ অবশ্যই অক্ষত থাকতে হবে এবং আলগা হবে না।
3. সরঞ্জাম শুরু করার আগে, ঘণ্টা বাজানো উচিত এবং অ্যালার্ম বাজানো উচিত। শুধুমাত্র পুনরায় নিশ্চিত করার পরে যে কেউ সরঞ্জামের অপারেটিং পরিসরে নেই এটি চালু করা যেতে পারে।
4. যখন সরঞ্জামগুলি চালু থাকে, তখন সমস্ত অপারেটিং কাজের পৃষ্ঠগুলিকে হাত দিয়ে স্পর্শ করা কঠোরভাবে নিষিদ্ধ, এবং রক্ষণাবেক্ষণ এবং মোছার কাজ অনুমোদিত নয়৷ চলমান অংশগুলি অতিক্রম করার অনুমতি নেই।
5. ক্রু সদস্যদের শ্রম বিভাগ অনুযায়ী তাদের পোস্টগুলি কঠোরভাবে মেনে চলতে হবে এবং তাদের পোস্ট এড়িয়ে যাওয়া বা অনুমতি ছাড়া তাদের পোস্ট ত্যাগ করা নিষিদ্ধ। তারা সবসময় সরঞ্জাম অপারেশন মনোযোগ দিতে হবে।
6. যখন সরঞ্জামগুলি চালু থাকে, তখন সমস্ত অপারেটিং কাজের পৃষ্ঠগুলিকে হাত দিয়ে স্পর্শ করা কঠোরভাবে নিষিদ্ধ, এবং রক্ষণাবেক্ষণ এবং মোছার কাজ অনুমোদিত নয়৷ চলমান অংশগুলি অতিক্রম করার অনুমতি নেই।
7. ক্রু সদস্যদের শ্রম বিভাগ অনুযায়ী তাদের পোস্টগুলি কঠোরভাবে মেনে চলতে হবে এবং তাদের পোস্ট এড়িয়ে যাওয়া বা অনুমতি ছাড়া তাদের পোস্ট ত্যাগ করা নিষিদ্ধ। তারা সবসময় সরঞ্জাম অপারেশন মনোযোগ দিতে হবে।
যদি একটি অস্বাভাবিকতা পাওয়া যায়, অবিলম্বে মেশিন বন্ধ করুন।
8. কাজ করার সময়, কাউকে সরঞ্জামের চারপাশে খেলতে বা উচ্চ শব্দ করতে দেওয়া হয় না।
9. কাজের প্রক্রিয়া চলাকালীন, কাজের জায়গাটি পরিষ্কার এবং মসৃণ রাখতে হবে। ডিভাইসের চারপাশে কোন বিশৃঙ্খলা নেই তা নিশ্চিত করুন। সরঞ্জাম এবং যন্ত্রাংশ নির্দিষ্ট স্থানে স্থাপন করা উচিত।
10. এই মেশিনের অপারেটরকে সরঞ্জামের প্রধান বোতামগুলির কার্যাবলী এবং অবস্থানগুলির সাথে পরিচিত হওয়া উচিত। দুর্ঘটনা ঘটলে যে কেউ জরুরি স্টপ সুইচ টিপতে পারেন।
