এফএফজি ফ্লেক্সো প্রিন্টিং ফোল্ডিং গ্লুর কেস তৈরির মেশিন সিএনসি কন্ট্রোল সিস্টেম

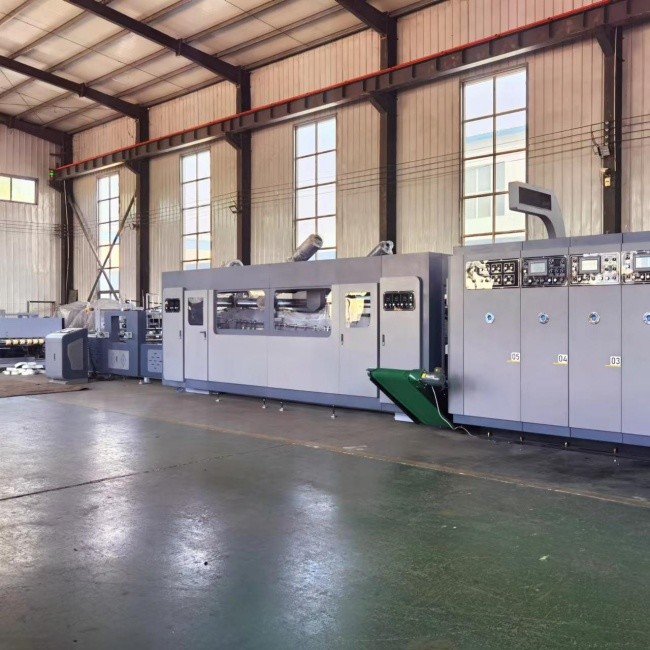

ফ্লেক্সো ফোল্ডিং গ্লুয়ার কার্টন উৎপাদন লাইন

সর্বাধিক চলমান গতিঃ ৩৫০ মি/মিনিট

সর্বাধিক প্যাকেজিং গতিঃ২০ প্যাকেজ/মিনিট

উদ্দেশ্য ও বৈশিষ্ট্য:

• সিএনসি কন্ট্রোল সিস্টেম, ত্রুটি প্রদর্শন, উৎপাদন নিয়ন্ত্রণ, দূরবর্তী রক্ষণাবেক্ষণ।
• স্বয়ংক্রিয় সনাক্তকরণ এবং অবস্থান ব্যবস্থা, দ্রুত প্লেট লোডিং ড্রাইভ সিস্টেম, দ্রুত প্লেট পরিবর্তন।
• প্রসারিত ডাস্টবক্স, অ্যান্টি-স্ট্যাটিক ডিভাইস, কেন্দ্রীয় ডাস্ট সংগ্রহ, চাপ সুরক্ষা, কার্যকর ডাস্ট অপসারণ।
• সঠিকতা এবং দীর্ঘায়ু নিশ্চিত করার জন্য সাকশন হুইল ট্রান্সমিশন এবং ড্রাইভের জন্য অ্যালগ স্টিলের যথার্থ গ্রাউন্ড গিয়ার গ্রহণ করে।
• ডাবল-সিট "ফর্মিং, স্লটিং" সুনির্দিষ্ট গাইডিং এবং নিয়ন্ত্রণ চাকা সিস্টেম, বিস্ফোরণ-প্রমাণ তার, চমৎকার ভাঁজ এবং গঠন প্রভাব।
• "উপরে এবং নীচে" উচ্চ গতির কাগজ স্ট্যাকিং এবং পুনর্ব্যবহারযোগ্য সংগ্রহ সিস্টেম, পৃষ্ঠ ঘর্ষণ বিরুদ্ধে রক্ষা, উচ্চ উত্পাদন দক্ষতা।
• বৈদ্যুতিক উপাদান, ট্রান্সমিশন বিয়ারিং ইত্যাদি, ইউরোপীয় সিই দ্বারা প্রত্যয়িত আন্তর্জাতিক ব্র্যান্ড ব্যবহার করে।

গণনা আউটপুট ইউনিটঃ

• "উপরে এবং নিচে" সংগ্রহ সিস্টেম কার্যকরভাবে পৃষ্ঠ abrasion বিরুদ্ধে রক্ষা, উচ্চ উত্পাদন অভিযোজনযোগ্যতা।
• উচ্চ-ফ্রিকোয়েন্সি বক্স সংশোধন, ফ্যান-সহায়তা পেপার ড্রপিং, বায়ুসংক্রান্ত সমতলতা, সঞ্চালন ট্রান্সমিশন।
• মাল্টি-সার্ভো ড্রাইভ কন্ট্রোল উচ্চ গতির গণনা স্ট্যাকিং পুনর্ব্যবহারযোগ্য সংগ্রহ সিস্টেম, উচ্চ উত্পাদনশীলতা নিশ্চিত।
• গণনা ইউনিটের জন্য কনভেয়র বেল্ট আউটপুট, কাগজ প্রেসিং রোলার সহায়তা, বৈদ্যুতিকভাবে নিয়মিত কাগজ ফাঁক।
• হিসাব আউটপুট ইউনিট জন্য অনুভূমিক গতি বৈদ্যুতিক সমন্বয়।

ভাঁজ ইউনিট:

• ফোল্ডিং নির্ভুলতা এবং উচ্চ গতির স্থিতিশীলতা নিশ্চিত করার জন্য উচ্চ-শক্তি ফোল্ডিং বক্স ব্রিজ বাহু প্রসারিত।
• এটি একটি লিনিয়ার গাইড সিঙ্ক্রোনস পার্শ্বীয় গতি সিস্টেম ব্যবহার করে, যাতে মসৃণ স্থানচ্যুতির জন্য মাঝখানে একটি উচ্চ-শক্তিযুক্ত ব্রিজ সমর্থন রয়েছে।
• সামঞ্জস্যযোগ্য ক্লিয়ারেন্স সহ ইলাস্টিক গাইডিং রোলার সিস্টেম, সংকোচনের ক্ষতির বিরুদ্ধে রক্ষা করে, কার্যকরভাবে কাগজের জ্যাম সমস্যা সমাধান করে।
• সহায়তার জন্য গাইড বার সহ ভাঁজ করা গাইডিং হুইল সিস্টেম, উপরের এবং নীচের বেল্ট clamping conveyance সঙ্গে ভাল ভাঁজ প্রভাব।
• পিছনের শোষণ বেল্ট ট্রান্সমিশন, উভয় পক্ষের স্বাধীনভাবে চালিত মোটর কার্যকরভাবে বিচ্যুতি সংশোধন করার জন্য।

ট্রান্সফার ইউনিট:

• সিএনসি লিঙ্কড কন্ট্রোল, সুবিধাজনক এবং দ্রুত সমন্বয়।
• ইলাস্টিক গাইডিং চাপ রোল ডিভাইস, উপরের এবং নীচের বেল্ট clamping ট্রান্সমিশন।
• একাধিক ধ্বংসাবশেষ অপসারণ ডিভাইসঃ বায়ু ছুরি, ব্রাশ, বৈদ্যুতিক রোলার ব্রাশ, দুর্দান্ত ধ্বংসাবশেষ অপসারণ প্রভাব।
• ধ্রুবক তাপমাত্রা সামঞ্জস্যযোগ্য আঠালো সিস্টেম, সর্বোত্তম আঠালো বৈশিষ্ট্য জন্য ধ্রুবক আঠালো তাপমাত্রা বজায় রাখা।
• জাল গর্ত বড় আঠালো চাকা সিস্টেম, স্থিতিশীল আঠালো, নিয়ন্ত্রিত আঠালো পরিমাণ, বৈদ্যুতিকভাবে নিয়মিত অবস্থান।

সরঞ্জামের বৈশিষ্ট্যঃ

• পরিচিতি
• 1. সমস্ত কাগজ পরিবাহী বেল্ট স্বাধীনভাবে স্থানান্তরিত করা যেতে পারে। কাগজ পরিবাহী বেল্টগুলি কাগজ প্রেসিং হুইল, ফ্যান এবং ব্রাশ দিয়ে সজ্জিত করা হয় যাতে বর্জ্য কাগজকে সর্বাধিক পরিমাণে পরিষ্কার করা যায়।গাইড হুইল ডিভাইসবৈদ্যুতিক বাম এবং ডান হাঁটা, আকার সামঞ্জস্য করা সহজ
• 2. আঠালো চাকাঃ স্টেইনলেস স্টিলের তৈরি, আরো টেকসই এবং জারা-প্রতিরোধী। আঠালো হপার রৈখিক গাইড দিয়ে সজ্জিত, অবস্থান সমন্বয় আরো সুবিধাজনক এবং সঠিক করে তোলে।
• 3. ভাঁজ অংশঃ প্রধান ফাংশনটি কার্টনটি ভাঁজ করা এবং কার্টনটিকে একটি স্ট্যান্ডার্ড বাক্সে ভাঁজ করার জন্য দ্বিতীয়বারের জন্য চাপ লাইনটি সংশোধন করতে সংশোধন প্লেটটি ব্যবহার করা।
• 4. ছাঁচনির্মাণের জন্য, যদি স্ক্র্যাপিং অংশ এবং ভাঁজ অংশ পরিষ্কার করা না হয়, তাহলে বর্জ্য কাগজের টুকরা আবার পরিষ্কার করা হবে।

• 5. অংশগুলি একত্রিত করুনঃ পয়েন্টগুলি একত্রিত করুন, এবং হালকা গণনা, গণনা এবং সংশোধন করে সঠিক সংখ্যা দিয়ে তাদের বাইরে ঠেলে দিন।
• 6. আউটপুট অংশঃ ধাক্কা দেওয়ার পরে, উপরের কাগজ ধারকটি আউটপুটের জন্য মসৃণভাবে চাপ দেয়।

প্যাকেজিং বিভাগের যান্ত্রিক কনফিগারেশনঃ

(1) তাইজহু হাওলি হ্রাসকারী

(২) এয়ারট্যাক সিলিন্ডার, সোলিনয়েড ভালভ

(3), গুয়াংডং ডফি পাওয়ার ট্রান্সমিশন শ্যাফ্ট

(৪) হারবিনের লেয়ারিং

বৈদ্যুতিক কনফিগারেশনঃ

(1) প্যানাসোনিক পিএলসি

(২) সিমেন্স কন্টাক্টর

(৩) স্নাইডার বোতাম

(4) স্যুইচিং পাওয়ার সাপ্লাইঃ তাইওয়ান MEAN WELL

(৫) ফোটো ইলেকট্রিক সুইচ

(6), রিলে ওম্রন

(৭) মানব-মেশিন ইন্টারফেস Kunlun Tongtai

• 8. কন্ট্রোল প্যানেল; পিএলসি নিয়ন্ত্রণ গ্রহণ করে এবং শূন্য এবং মেমরির মতো ফাংশন রয়েছে। (টিচ স্ক্রিন নিয়ন্ত্রণের সাথে মিলিত পিএলসি নির্বাচন করা যেতে পারে)
• 9মেশিনের প্রতিটি ক্রিয়াকলাপের জন্য নিয়ামক প্যানেল বাম এবং ডানদিকে চলাচল, কাগজের প্লেটের উত্থান এবং পতন ইত্যাদি নিয়ন্ত্রণ করে।

মেশিনের যন্ত্রাংশ নির্বাচনঃ

1. স্বয়ংক্রিয় আঠালো সরবরাহ, সঞ্চালন আঠালো, কখনও আঠালো বিরতি, কোন প্রয়োজন ম্যানুয়ালি আঠালো যোগ করার, সময় এবং প্রচেষ্টা সংরক্ষণ। আঠালো সব ধরণের জন্য উপযুক্ত।

2স্টেইনলেস স্টিলের আঠালো লেপ লেপ, জারা প্রতিরোধী, পরিধান প্রতিরোধী, আঠালো লেপ সমানভাবে, আঠালো সংরক্ষণ, ব্যবহৃত আঠালো পরিমাণ ম্যানুয়াল আঠালো লেপ পরিমাণ প্রায় এক তৃতীয়াংশ।

3. ভাঁজ অংশ একটি নিয়মিত মাল্টি-পাস প্রেসিং হুইল সেট দিয়ে সজ্জিত করা হয়, যা কার্টন ভাঁজ মসৃণ এবং gluing আরো সুন্দর এবং সঠিক করে তোলে।

4. গণনা বিভাগ কার্টন স্ট্যাকিং সংশোধন করে, এবং স্ট্যাকিং এবং আউটপুট নিরাপদ, স্থিতিশীল, সঠিক এবং ত্রুটি মুক্ত। এটি ডিজিটালভাবে নিয়ন্ত্রিত এবং পরিচালনা করা সহজ।এটি মেশিন বন্ধ না করেই ইনপুট করা যাবে.

এমআচিন প্যারামিটার

সর্বোচ্চ গতিঃ৩২০ মিটার/মিনিট

প্যাকেজ পাঠানোর সর্বোচ্চ সংখ্যাঃ২০টি প্যাকেজ

সর্বাধিক কার্ডবোর্ড আকারঃ৭০০ মিমি*৫০০ মিমি

ন্যূনতম কার্ডবোর্ডের আকারঃ১৯৫ মিমি*১০৫ মিমি

কার্ডবোর্ডের সর্বাধিক প্রস্থ (স্হিং কভার সহ):১১০০ মিমি

কার্ডবোর্ডের সর্বনিম্ন প্রস্থ (স্হিং কভার সহ):240 মিমি

সর্বাধিক স্ট্যাকিং উচ্চতাঃ৩৫০ মিমি

ন্যূনতম স্ট্যাকিং উচ্চতাঃ৮০ মিমি

প্যাকেজ প্রতি সর্বোচ্চ পরিমাণঃ৫০ পিসি

প্যাকেজ প্রতি ন্যূনতম পরিমাণঃ১০ পিসি

বেল্ট:সিগলিন (চীন-জার্মানি যৌথ উদ্যোগ)

ছবিতে চিহ্নিত এলাকার জন্য,মেশিনের স্বাভাবিক অপারেশন এবং মেশিনের দীর্ঘ সেবা জীবন নিশ্চিত করার জন্য "প্রতি অর্ধমাসে একবার" নিয়মিত জ্বালানী এবং রক্ষণাবেক্ষণের দিকে মনোযোগ দিন.

ভিত্তি চিত্র

সংযুক্তি

নিরাপদ অপারেশনঃ

1. কাজ শুরু করার আগে, আপনাকে অবশ্যই কাজের পোশাক এবং কাজের জুতা পরতে হবে, বোতাম এবং হাতকড়া বন্ধ করতে হবে এবং আপনার পকেটে এমন জিনিসগুলি রাখবেন না যা সহজেই পড়ে যায়।

2. কর্মী কর্মস্থলে আসার পর, সরঞ্জামটির অপারেটিং রেঞ্জের মধ্যে কোন মানুষ বা ধ্বংসাবশেষ নেই কিনা তা পরীক্ষা করুন। সরঞ্জামটির প্রতিরক্ষামূলক কভারটি অক্ষত এবং মুক্ত নয়।

3. সরঞ্জামটি চালু করার আগে, বেলটি বাজানো উচিত এবং অ্যালার্মটি বাজানো উচিত। কেবলমাত্র কেউ অপারেটিং পরিসরে নেই তা পুনরায় নিশ্চিত করার পরে সরঞ্জামটি চালু করা যেতে পারে.

4যখন সরঞ্জামটি কাজ করছে, তখন হাত দিয়ে সমস্ত অপারেটিং কাজের পৃষ্ঠকে স্পর্শ করা কঠোরভাবে নিষিদ্ধ এবং রক্ষণাবেক্ষণ এবং মুছা কাজগুলি অনুমোদিত নয়।এটি চলমান অংশ অতিক্রম করার অনুমতি নেই.

5. ক্রু সদস্যদের কঠোরভাবে তাদের পদে মেনে চলতে হবে শ্রম বিভাজন অনুযায়ী, এবং অনুমতি ছাড়া তাদের পদে লাফানো বা ছেড়ে যাওয়া নিষিদ্ধ করা হয়.তারা সবসময় সরঞ্জাম অপারেশন মনোযোগ দিতে হবে.

6যখন সরঞ্জামটি কাজ করছে, তখন হাত দিয়ে সমস্ত অপারেটিং কাজের পৃষ্ঠকে স্পর্শ করা কঠোরভাবে নিষিদ্ধ এবং রক্ষণাবেক্ষণ এবং মুছা কাজগুলি অনুমোদিত নয়।এটি চলমান অংশ অতিক্রম করার অনুমতি নেই.

7. ক্রু সদস্যদের কঠোরভাবে তাদের পদে মেনে চলতে হবে শ্রম বিভাজন অনুযায়ী, এবং অনুমতি ছাড়া তাদের পদে লাফানো বা ছেড়ে যাওয়া নিষিদ্ধ করা হয়.তারা সবসময় সরঞ্জাম অপারেশন মনোযোগ দিতে হবে.

যদি কোনও অস্বাভাবিকতা পাওয়া যায়, তাহলে অবিলম্বে মেশিন বন্ধ করুন।

8. কাজ করার সময়, কাউকে সরঞ্জামগুলির চারপাশে খেলতে বা উচ্চস্বরে শব্দ করতে দেওয়া হয় না।

9. কাজের প্রক্রিয়া চলাকালীন, কাজের জায়গাটি পরিষ্কার এবং মসৃণ রাখা উচিত। ডিভাইসের চারপাশে কোনও বিশৃঙ্খলা নেই তা নিশ্চিত করুন। সরঞ্জাম এবং অংশগুলি নির্ধারিত স্থানে স্থাপন করা উচিত।

10. এই মেশিনের অপারেটরকে সরঞ্জামটির প্রধান বোতামগুলির কার্যকারিতা এবং অবস্থান সম্পর্কে পরিচিত হতে হবে। যদি কোনও দুর্ঘটনা ঘটে তবে যে কেউ জরুরি স্টপ সুইচ চাপতে পারে।
