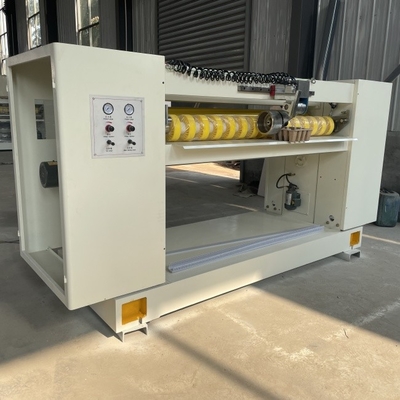

NC-100 NC কাটার হেলিকাল ছুরি

ঢেউতোলা পেপার ক্রস-কাটিং মেশিন, যা ক্রস-কাটিং মেশিন নামেও পরিচিত, এটি শক্ত কাগজ প্রক্রিয়াকরণ যন্ত্রপাতি বিভাগের অধীনে পড়ে। একটি ঢেউতোলা পিচবোর্ড উত্পাদন লাইনের মধ্যে, ঢেউতোলা কাগজ ক্রস-কাটিং মেশিনটি তৈরি পণ্যগুলিতে কার্ডবোর্ড কাটার জন্য ব্যবহৃত সরঞ্জাম। এর প্রযুক্তিগত কার্যকারিতা এবং সরঞ্জাম সমন্বয় সরাসরি চূড়ান্ত কাটা আকারের নির্ভুলতাকে প্রভাবিত করে, ক্রিজগুলি ভেঙে যায় কিনা, এবং সমাপ্ত কার্ডবোর্ডের কাটা প্রান্তগুলির মসৃণতা এবং চেহারা।


ঢেউতোলা কাগজ ক্রস-কাটিং মেশিন একটি ঢেউতোলা কার্ডবোর্ড উত্পাদন লাইনের অপরিহার্য স্বতন্ত্র মেশিনগুলির মধ্যে একটি। ট্রান্সমিশন কন্ট্রোল পদ্ধতির উপর ভিত্তি করে দুটি ধরণের ক্রস-কাটিং মেশিন রয়েছে: যান্ত্রিক ক্রস-কাটিং মেশিন এবং কম্পিউটার-নিয়ন্ত্রিত ক্রস-কাটিং মেশিন। কম্পিউটার-নিয়ন্ত্রিত ক্রস-কাটিং মেশিনগুলি শিল্প নিয়ন্ত্রণ কম্পিউটারের মাধ্যমে পরিচালিত হয়। তারা পূর্বনির্ধারিত দৈর্ঘ্যের উপর ভিত্তি করে ছুরির শ্যাফ্টের ঘূর্ণন নিয়ন্ত্রণ করে কার্ডবোর্ড কেটে ফেলে। সুনির্দিষ্ট যান্ত্রিক ট্রান্সমিশনের সাথে মিলিত, এই মেশিনগুলি ±1 মিমি পরিসরের মধ্যে কাটার ত্রুটি রাখতে পারে। কম্পিউটার-নিয়ন্ত্রিত ক্রস-কাটিং মেশিনগুলির মধ্যে রয়েছে হেলিকাল নাইফ ক্রস-কাটিং মেশিন এবং স্ট্রেইট নাইফ ক্রস-কাটিং মেশিন। হেলিকাল ছুরি ক্রস-কাটিং মেশিনগুলি মোটা কার্ডবোর্ডের উচ্চ-গতি কাটার জন্য আরও উপযুক্ত, মসৃণ কাট এবং দীর্ঘ ব্লেডের জীবন প্রদান করে।

কাঠামোগত বৈশিষ্ট্য:

• এটি 200 ইউনিট অর্ডার সঞ্চয় করতে পারে, কাটার স্পেসিফিকেশনগুলি দ্রুত এবং সঠিকভাবে প্রতিস্থাপন করতে পারে, স্টপ ছাড়াই অর্ডার পরিবর্তন করতে পারে এবং উত্পাদন পরিচালনার সুবিধার্থে নেটওয়ার্কযুক্ত কম্পিউটারগুলিকে সক্ষম করে।
• ছুরি শ্যাফ্ট ড্রাইভ গিয়ারগুলি হল নির্ভুল নকল ইস্পাত আনয়ন শক্তকরণ, ব্যাকল্যাশ-মুক্ত ট্রান্সমিশন, উন্নত চাবিহীন সংযোগ, উচ্চ সংক্রমণ নির্ভুলতা।
• কাটিং মেশিন ইনলাইড ফ্রন্ট স্টিল ব্লেড ছুরি সর্পিল গঠন, দানাদার ছুরি গ্রহণ করে। কাঁচি, কাঁচি, শিয়ার বল, দীর্ঘ ব্লেড জীবন
• ফিড রোলারের চারপাশে সান গিয়ার প্লেটেন উপায়, মসৃণ ডেলিভারি, সমানভাবে চাপ, প্লেট বোর্ড চূর্ণ করা সহজ বা বাধা সৃষ্টি করা ব্যবহার করা হয়
• এই মডেলটি হল ব্রেকিং এনার্জি স্টোরেজ (নন-ডাইনামিক ব্রেকিং), তাই উৎপাদন প্রক্রিয়ায় শক্তি খরচ, গড় বিদ্যুত খরচ একটি সাধারণ এনসি কাটিং মেশিনের 1/3, অর্থ সাশ্রয়ের লক্ষ্যে পৌঁছানোর জন্য 70% এর বেশি শক্তি সঞ্চয় করে।
• সুনির্দিষ্ট ব্লেড এনগেজমেন্ট, চলমান ভারসাম্য নিশ্চিত করতে যথার্থ সামঞ্জস্যযোগ্য কোন ফাঁক গিয়ার নেই।
• প্রতিটি গিয়ার অবস্থানে তেল, তৈলাক্তকরণ এবং শীতলকরণে দুটি তামার বিতরণ সহ একটি স্বাধীন তেল পাম্প এবং ফিল্টার ব্যবহার করা
• ছুরি বেলন: সূক্ষ্ম মানের নকল ইস্পাত উপাদান, সুষম, ভাল স্থায়িত্ব সঙ্গে.

রোলার ব্যাস পরামিতি:

• ছুরির খাদ কেন্দ্রের দূরত্বে ক্রস করুন:￠216 মিমি
• নিম্ন কনভেয়িং রোলার ব্যাস ￠156 মিমি আগে
• নিম্ন কনভেয়িং রোলার ব্যাস পরে: 156 মিমি
• প্লেটেন রোলারের সামনের ব্যাস: 70 মিমি
• প্লেটেন রোলারের সামনের ব্যাস: 70 মিমি

দ্রষ্টব্য: রোলারগুলি গ্রাইন্ড করার পরে, হার্ড ক্রোম প্লেটেড (ছুরির খাদের নীচে ছাড়া)

পাওয়ার মোটর এবং বৈদ্যুতিক পরামিতি:

• প্রধান ড্রাইভ মোটর পাওয়ার: 18.5KW ফুল এসি সিঙ্ক্রোনাস সার্ভো
• মোটর পাওয়ার খাওয়ানোর আগে এবং পরে: 3KW (ফ্রিকোয়েন্সি কন্ট্রোল)
• তৈলাক্তকরণ তেল পাম্প মোটর শক্তি: 0.25KW

প্রধানত কেনা অংশ, কাঁচামাল এবং উত্স:
