আইএসও কর্গ্রেটেড কার্ডবোর্ড উত্পাদন লাইন বৈদ্যুতিক একমুখী কর্গ্রেটিং মেশিন

1
MOQ
USD2,000~150,000/set
মূল্য
আইএসও কর্গ্রেটেড কার্ডবোর্ড উত্পাদন লাইন বৈদ্যুতিক একমুখী কর্গ্রেটিং মেশিন
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
পণ্যের নাম: ঢেউতোলা পিচবোর্ড উত্পাদন লাইন বৈদ্যুতিক সিঙ্গল ফেসার মেশিন 2200 মিমি
বিভাগ: ঢেউতোলা পিচবোর্ড উত্পাদন লাইন
কাজের প্রস্থ: 1400 মিমি, 1600 মিমি, 1800 মিমি, 2000 মিমি, 2200 মিমি
অপারেটিং দিক: বাম বা ডান (গ্রাহকের কারখানা অনুযায়ী নির্ধারিত)
নকশা গতি: 120 মি/মিনিট
তাপমাত্রা পরিসীমা: 120-180℃
গ্যাসের উৎস: 0.8-1.3 MPa
গরম করার পদ্ধতি: স্টিম হিটিং
মৌলিক তথ্য
উৎপত্তি স্থল: ক্যাংঝো, চীন
পরিচিতিমুলক নাম: GERUN
সাক্ষ্যদান: ISO,CE
মডেল নম্বার: GR-ESF2200
প্রদান
প্যাকেজিং বিবরণ: প্লাস্টিকের ফিল্ম কভারিং বা কাঠের কেস প্যাকেজিং (নির্বাচিত)
ডেলিভারি সময়: 15 ~ 60 কাজের দিন
পরিশোধের শর্ত: টি/টি, ডি/পি, ডি/এ, , ওয়েস্টার্ন ইউনিয়ন, এল/সি
যোগানের ক্ষমতা: 30 সেট/মাস
পণ্যের বর্ণনা
আইএসও ঢেউতোলা কার্ডবোর্ড উৎপাদন লাইন ইলেকট্রিক সিঙ্গেল ফেজড কোরিউগেটিং মেশিন
ঢেউতোলা কার্ডবোর্ড উৎপাদন লাইন ইলেকট্রিক সিঙ্গেল ফেসার মেশিন ২২০০মিমি
প্রধান উপাদান এবং তাদের কার্যাবলী
মূল উপাদান কার্যকরী ভূমিকা
কোরুগেটিং রোলস মূল গঠনকারী অংশ; বেস পেপারকে ফ্লুট প্রোফাইলে চাপ দেওয়ার জন্য উচ্চ তাপমাত্রা এবং চাপ ব্যবহার করে।
প্রেসার রোল লাইনারবোর্ড এবং ঢেউতোলা মিডিয়ামের মধ্যে টাইট বন্ধন নিশ্চিত করার জন্য চাপ সরবরাহ করে।
গ্লু অ্যাপ্লিকেটর ফ্লুটের টিপসে আঠার একটি সমান স্তর প্রয়োগ করে।
প্রিহিটার গঠন সহজতর করার জন্য বেস পেপারকে প্রিহিট করে।
কেন এটি অপরিহার্য?

ঢেউতোলা বোর্ডের কাঠামোর মধ্যে, ঢেউতোলা মাধ্যম (ফ্লুটিং) স্তরটি কুশনিং পারফরম্যান্স এবং কম্প্রেশন শক্তি প্রদানের মূল চাবিকাঠি। সিঙ্গেল ফেসার হল একমাত্র সরঞ্জাম যা এই মূল কাঠামো তৈরি করে। এটি ছাড়া, ফ্ল্যাট বেস পেপার বাক্সের জন্য প্রয়োজনীয় যান্ত্রিক বৈশিষ্ট্য ধারণ করতে পারে না।

সহজ কথায়: সিঙ্গেল ফেসার দায়ী "ঢেউ তৈরি করার জন্য", এবং পরবর্তী সরঞ্জাম দায়ী "ঢেউগুলোকে একসাথে স্তূপ করার জন্য"। এটি পুরো বাক্সের কম্প্রেশন প্রতিরোধ এবং কুশনিং ক্ষমতার উৎস।

পণ্যের বৈশিষ্ট্য
  • হুড সাকশন স্ট্রাকচার গ্রহণ করুন, উচ্চ-চাপের শক্তিশালী ফ্যান দিয়ে সজ্জিত। এয়ার সাকশন এবং সাইলেন্সিং ডিভাইস, এয়ার সোর্স এবং ইলেকট্রিক্যাল কন্ট্রোল একই অপারেশন ক্যাবিনেটে কেন্দ্রীভূত, যা মূল মেশিন থেকে ১.৫ মিটারের কম নয়, এবং অপারেশন সাইড সম্পূর্ণরূপে আবদ্ধ।
  • ওয়ালবোর্ডের বেস কাস্ট আয়রন স্ট্রাকচার, এবং ওয়ালবোর্ডের পুরুত্ব ২০০মিমি। স্বাধীন গিয়ারবক্স এবং ইউনিভার্সাল জয়েন্ট ট্রান্সমিশন স্ট্রাকচার গ্রহণ করুন।
  • কোরুগেটিং রোলারটি ৪৮CrMo অ্যালয় স্টিল দিয়ে তৈরি, যা ফাইন বোরিং, ওয়েল্ডিং, টেম্পারিং, স্ট্রেস রিলিভিং, ফাইন টার্নিং, রাফ গ্রাইন্ডিং, মিডিয়াম ফ্রিকোয়েন্সি কোয়েনচিং সিএনসি গ্রাইন্ডিং মেশিন, ফাইন গ্রাইন্ডিং এবং টাংস্টেন স্প্রেয়িং দ্বারা টেম্পার করা হয়। প্রধান কোরুগেটিং রোলারের ব্যাস ৩২০মিমি, এবং পৃষ্ঠের কঠোরতা HRC৫৮ ডিগ্রির উপরে। মূল অংশগুলিতে টাইল রোলার এবং প্রেসার রোলারের বিয়ারিং ওয়াংফাদিয়ানে তৈরি উচ্চ-তাপমাত্রার বিয়ারিং গ্রহণ করে।
  • প্রেসার রোলার ৩২০মিমি, সারফেস গ্রাইন্ডিং এবং ক্রোম প্লেটিং; সিলিন্ডার উপরে এবং নিচে সরানোর জন্য নিয়ন্ত্রিত হয়। উপাদান হল মাঝারি কার্বন স্টিল নং ৪৫, কোয়েনচড এবং টেম্পারড (বাফার ডিভাইস সহ)।
  • স্বয়ংক্রিয় সার্কুলেটিং গ্লু সাপ্লাই সিস্টেম গ্রহণ করুন; ডাবল-সিলিন্ডার নিউম্যাটিক গ্লুইং ডিভাইস; গ্লু ফিডিং এবং ডিসচার্জিংয়ের নিউম্যাটিক কন্ট্রোল ভাল কুশনিং প্রভাব ফেলে। কোটিং রোলারের পৃষ্ঠের ব্যাস < ¢216মিমি পালিশ করা এবং ২৫ লাইন পিট-টাইপ রেটিকুলেট প্যাটার্ন খোদাই করা হয়, তারপর হার্ড ক্রোম প্লেটিং করা হয়, এবং স্ক্র্যাপিং রোলারের পৃষ্ঠ পালিশ করা এবং হার্ড ক্রোম প্লেটিং করা হয়।
  • কোরুগেটিং রোলার এবং প্রেসার রোলারের কাঁচামাল জংইউয়ান স্পেশাল স্টিল দ্বারা সরবরাহ করা হয়, স্পেসিং ডিভাইস সহ। প্রেসিং সিলিন্ডারের জন্য ১৬০মিমি সিলিন্ডার। প্রিহিটিং রোলার টিয়াংগাং দ্বারা উৎপাদিত সিমলেস স্টিল টিউব ২৮০মিমি গ্রহণ করে।

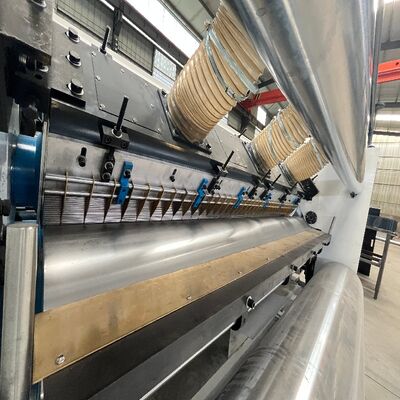

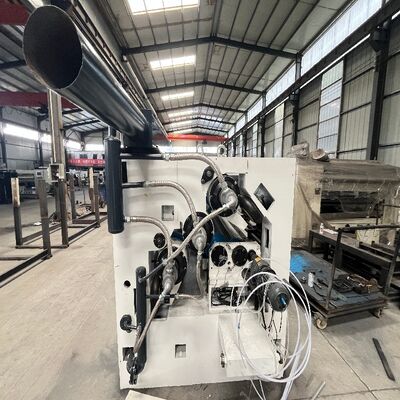

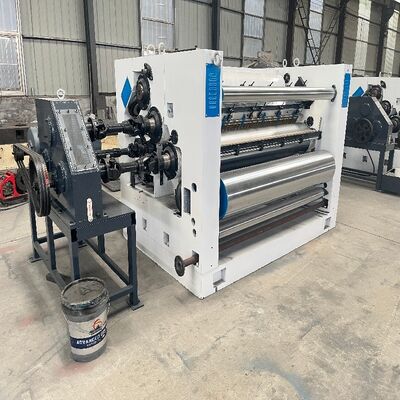

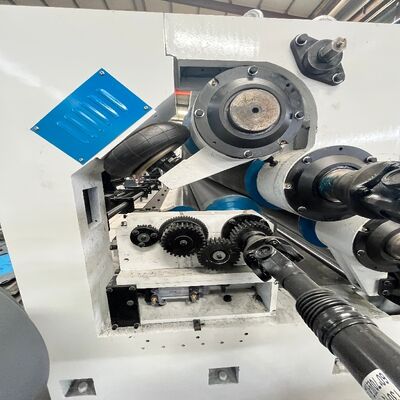

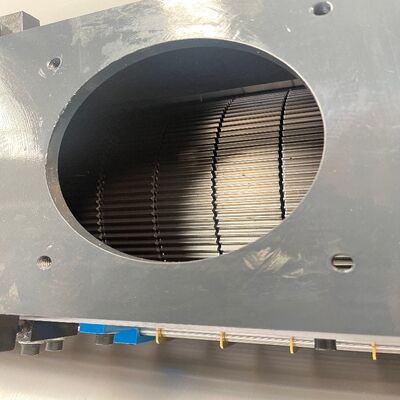

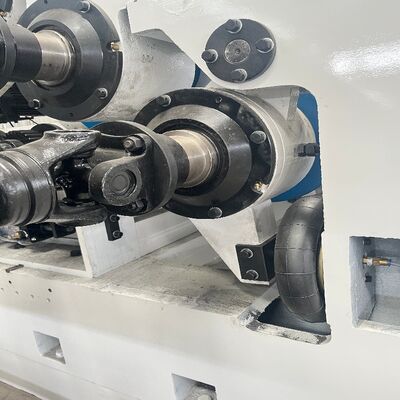

ISO Corrugated Cardboard Production Line Electric Single Faced Corrugating Machine overview Close-up view of corrugating rolls and pressure mechanism Detailed view of glue application system and components
প্রযুক্তিগত পরামিতি
পণ্যের নাম ইলেকট্রিক সিঙ্গেল ফেসার মেশিন ২২০০মিমি
বিভাগ ঢেউতোলা কার্ডবোর্ড উৎপাদন লাইন
কাজের প্রস্থ ১৪০০মিমি, ১৬০০মিমি, ১৮০০মিমি, ২০০০মিমি, ২২০০মিমি
অপারেটিং দিক বাম বা ডান (গ্রাহকের কারখানা অনুযায়ী নির্ধারিত)
ডিজাইন গতি ১২০মি/মিনিট
তাপমাত্রার পরিসীমা ১২০-১৮০℃
গ্যাস উৎস ০.৮-১.৩ এমপিএ
হিটিং পদ্ধতি স্টিম হিটিং
আমাদের কোম্পানি
Manufacturing facility and company overview Production workshop and equipment
পণ্য প্যাকেজিং
Secure packaging for industrial machinery shipment
