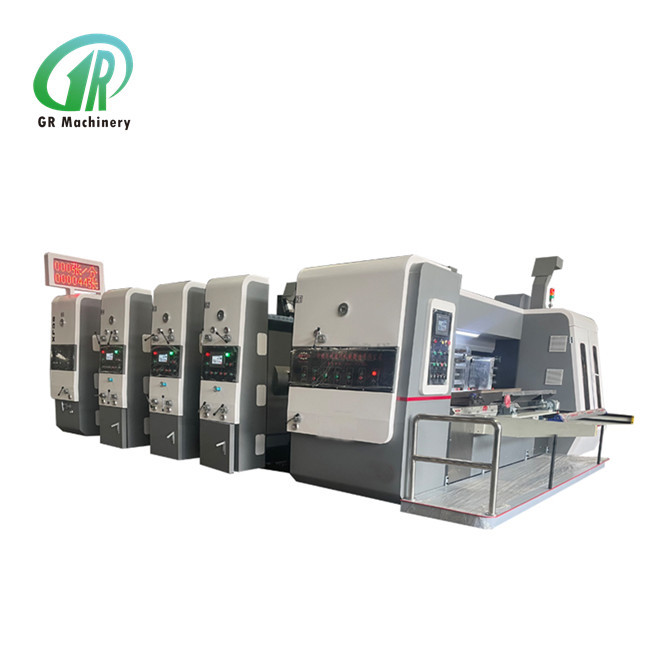

ফাস্ট স্পিড লিড এজ ফিডার ফ্লেক্সো প্রিন্টিং স্লটিং ডাই কাটিং মেশিন 180 পিসি/মিনিট

হাই স্পিড অটোমেটিক লিড ইজ ফিডার ফ্লেক্সো প্রিন্টিং স্লটিং ডাই কাটিং মেশিন

মুদ্রণ ইউনিট

1মুদ্রণ রোলার

1) বাইরের ব্যাসার্ধ 410mm।

২) স্টিল প্লেট উপাদান, পৃষ্ঠের পেষণ, শক্ত ক্রোমিং।

3) ভারসাম্য সংশোধন, মসৃণ অপারেশন।

4) র্যাচচ হুইল ফিক্সড রোল যা মুদ্রণ প্লেটটি ইনস্টল করে।

৫) ৯ মিমি আকারের ঝুলন্ত সংস্করণের জন্য উপযুক্ত পুরো ফরম্যাটের প্লেট গ্রুভ প্রয়োগ করা হবে।

6) মুদ্রণ প্লেট লোড এবং আনলোড করুন, বৈদ্যুতিক ফুট সুইচ দ্বারা ধনাত্মক এবং নেতিবাচক বাঁক করুন।

7) মুদ্রণ রোলার তির্যক ম্যানুয়াল সমন্বয়, 2-5 মিমি পরিসীমা।

2. মুদ্রণ প্রেসিং রোলার

1) বাইরের ব্যাসার্ধ ১৭৫ মিমি ।

2) ইস্পাত পাইপের পৃষ্ঠের পেষণ, শক্ত ক্রোমিং।

3) ভারসাম্য সংশোধন, মসৃণ অপারেশন।

4) মুদ্রণ প্রেস রোলের ফাঁকটি ডাবল-পোল স্ব-লকিং ওয়ার্ম গিয়ার বডি দ্বারা ম্যানুয়ালি সামঞ্জস্য করা হয় এবং ফাঁকটি স্কেল দিয়ে চিহ্নিত অদ্ভুত গিয়ার দ্বারা সামঞ্জস্য করা হয়।

3স্টিল অ্যানিলক্স

১) বাইরের ব্যাসার্ধ ২১৫ মিমি ।

2) ইস্পাত পাইপের পৃষ্ঠটি উন্নত ক্রোমিয়াম প্লাটিং প্রক্রিয়া গ্রহণ করে, যা শক্ত, মসৃণ এবং পরিধান-প্রতিরোধী।

৩) বিন্দুটি ধারাবাহিক এবং কালিটি সমান।

4) মুদ্রণ প্লেট এবং রাবার রোলের সেবা জীবন বাড়ান।

5) ডাবল-পোল স্ব-লকিং ভোলুটটি অ্যানিলক্স রোলার ক্লিয়ারেন্সটি ম্যানুয়ালি সামঞ্জস্য করতে গৃহীত হয় এবং ক্লিয়ারেন্সটি সামঞ্জস্য করতে একটি অদ্ভুত স্টিলের আর্ম ব্যবহার করা হয় এবং স্কেলটি চিহ্নিত করা হয়।

4. রাবার রোলার

1) বাইরের ব্যাসার্ধ ২০৫ মিমি । (জিজু চুনফেং দ্বারা তৈরি)

২) ইস্পাত টিউবের পৃষ্ঠটি পরিধান প্রতিরোধী কাঁচামাল দিয়ে আচ্ছাদিত।

3) রাবার রোলের মধ্যে বিশেষ গ্রিলিং, ভাল কালি স্থানান্তর প্রভাব।

4) ডাবল-পোল স্ব-লকিং কৃমি গিয়ার বডিটি অ্যানিলক্স এবং রাবার রোলের মধ্যে স্বচ্ছতা ম্যানুয়ালি সামঞ্জস্য করতে গৃহীত হয় এবং স্বচ্ছতা সামঞ্জস্য করতে এক্সন্ট্রিক গিয়ার ব্যবহার করা হয় এবং স্কেলটি চিহ্নিত করা হয়।

5. উপরের এবং নীচের কাগজের গাইড রোলার

1) উপরের রোলারঃ বাইরের ব্যাসার্ধ 86mm, seamless পাইপ, চার কাগজ চাকার সঙ্গে।

2) নিম্ন রোলারঃ বাইরের ব্যাসার্ধ 155mm, seamless ইস্পাত পাইপ, পৃষ্ঠ grinding, কঠিন ক্রোম লেপ।

3) কাগজ ফিড রোলারগুলির ফাঁকা স্থানটি ডাবল-পোল স্ব-লকিং ওয়ার্ম গিয়ার বডি দ্বারা ম্যানুয়ালি সামঞ্জস্য করা হয় এবং ফাঁকা স্থানটি স্কেল দিয়ে চিহ্নিত অদ্ভুত গিয়ার দ্বারা সামঞ্জস্য করা হয়।

6. ফেজ সামঞ্জস্য ডিভাইস

1) গ্রহীয় গিয়ার কাঠামো।

2) মুদ্রণ পর্যায়ে এলসিডি মাইক্রো কম্পিউটার বৈদ্যুতিক ডিজিটাল 360 ডিগ্রী সমন্বয় গ্রহণ করে ।

3) ম্যানুয়াল পাশের অবস্থান, +/-5mm নিয়মিত দূরত্ব।

4) মুদ্রণ প্লেট রোলারটি ফেজটি সামঞ্জস্য করতে এলসিডি মাইক্রো কম্পিউটার গ্রহণ করে, যা শূন্যে পুনরায় সেট করতে পারে এবং উচ্চ নির্ভুলতার সাথে প্লেটটি দ্রুত সামঞ্জস্য করতে পারে।

7. কালি পুনর্ব্যবহারের সিস্টেম

1) বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প, স্থিতিশীল কালি সরবরাহ, সহজ অপারেশন এবং রক্ষণাবেক্ষণ।

2) কালি ফিল্টার স্ক্রিন, ফিল্টার অমেধ্য।

8. মুদ্রণ ফেজ ফিক্স ডিভাইস

১) নিউম্যাটিক ব্রেক মেকানিজম।

2) যখন ইউনিটগুলি পৃথক করা হয় বা ফেজ সামঞ্জস্যের প্রক্রিয়াতে, ব্রেক প্রক্রিয়া মেশিনের ঘূর্ণনকে সীমাবদ্ধ করে, মূল গিয়ার অবস্থানের স্থির পয়েন্ট বজায় রাখে।

স্লটিং ইউনিট (সম্পূর্ণ কম্পিউটার সমন্বয়)

1. কম্পিউটার টাচ স্ক্রিন গৃহীত হয়

পিএলসি এবং ঘূর্ণমান এনকোডার দ্বারা, স্বয়ংক্রিয় সনাক্তকরণ এবং সমন্বয় করা যেতে পারে। স্টোরেজ আদেশগুলি আহ্বান করা যেতে পারে।

2. সম্পূর্ণ কম্পিউটার সমন্বয়

কম্পিউটারের টাচ স্ক্রিন ব্যবহারের পাশাপাশি, পিএলসি এবং ঘূর্ণন এনকোডার দ্বারা প্রতিটি কাটার আসনের অক্ষীয় দিক এবং বাক্স উচ্চতা সামঞ্জস্য করুন।বৈদ্যুতিক নিয়ন্ত্রণ বোতাম এছাড়াও প্রতিটি কাটার আসন এবং বক্স উচ্চতা অক্ষীয় দিক সামঞ্জস্য করতে ব্যবহার করা যেতে পারে.

3. স্লটিং ফেজ সমন্বয়

1) স্লটিং ফেজ নিয়ন্ত্রন পিএলসি স্পর্শ পর্দা ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ এবং বৈদ্যুতিক ডিজিটাল 360 ° নিয়ন্ত্রন গ্রহণ করে (গতি এবং স্টপ সব নিয়ন্ত্রিত হতে পারে) ।

২) স্থিতিশীল স্লট অবস্থান নিশ্চিত করার জন্য শূন্য পর্যায়ে সেটিং ডিভাইস।

4. প্রাক-বর্ধনশীল বিভাগ

1) প্রাক-বৃদ্ধি শ্যাফ্ট ব্যাসার্ধ 110mm, উচ্চ মানের seamless ইস্পাত পাইপ গ্রহণ। পৃষ্ঠ গ্রিলিং, গতিশীল ভারসাম্য সংশোধন, কঠিন ক্রোম plating, মসৃণ ঘূর্ণন।

২) প্রাক-গ্রেডিং হুইলটি বড় প্রাক-গ্রেডিং হুইলটি উন্নত করার জন্য উন্নত প্রযুক্তি গ্রহণ করে, যাতে লাইনটি ভাঁজ করার সময় কার্ডবোর্ডটি ভেঙে না যায়।

5. ক্রলিং হুইল সেকশন

1) ক্লিপিং রোলারটির ব্যাস 124 মিমি এবং উচ্চমানের বিরামবিহীন ইস্পাত পাইপ গ্রহণ করা হয়। পৃষ্ঠের গ্রিলিং, গতিশীল ভারসাম্য সংশোধন, শক্ত ক্রোমিং, মসৃণ ঘূর্ণন।

2) ক্লিপিং হুইল উন্নত প্রযুক্তি গ্রহণ করে। উপরের হুইল উচ্চ কঠোরতা রজন আঠালো এবং মাঝখানে grooves তৈরি করা হয়। যখন নিচের হুইল সঙ্গে সমন্বয় বোর্ড পাস,বোর্ড লাইন ঢাল থেকে পালাতে না.

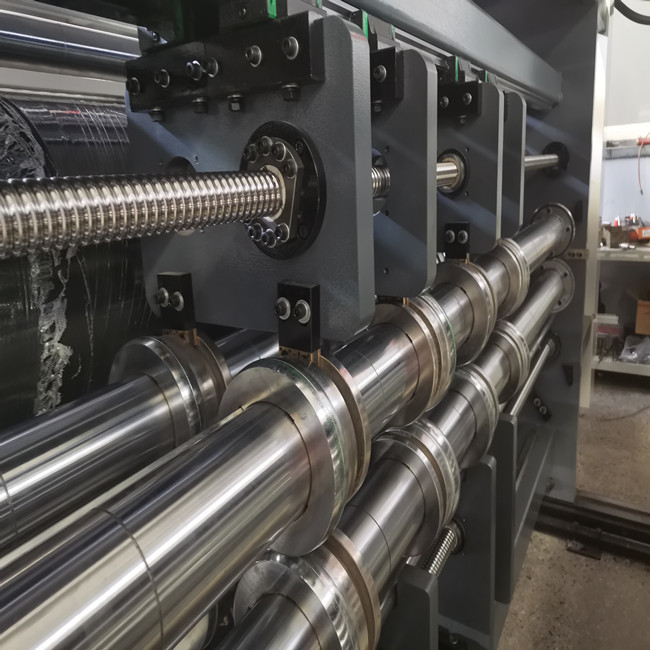

3) ক্রলিং হুইল, প্রাক-ক্রলিং হুইল এবং স্লটিং কাটার ডিস্কের অক্ষীয় অবস্থান স্বয়ংক্রিয়ভাবে সুনির্দিষ্ট বল স্ক্রু দ্বারা সিঙ্ক্রোনভাবে সামঞ্জস্য করা হয়।

4) ক্রলিং হুইল, প্রাক-ক্রলিং রোলার এবং স্লটিং ব্লেডের নীচের রোলার সমন্বয়, কাঠামোটি কমপ্যাক্ট করার জন্য সামঞ্জস্যযোগ্য অদ্ভুততা স্লিভ কাঠামো গৃহীত হয়,সামঞ্জস্য করা সহজ এবং সঠিক অবস্থান;

৫) ক্রলিং হুইল, প্রাক-ক্রলিং হুইল এবং স্লটিং ব্লেডের নিম্ন রোল ক্লিয়ারেন্স সামঞ্জস্যটি ডাবল-পোল স্ব-লকিং কৃমি হুইল বডি দ্বারা ম্যানুয়ালি সামঞ্জস্য করা হয়,এবং ক্লিয়ারান্সটি এক্সসেন্ট্রিক গিয়ার দ্বারা নিয়ন্ত্রিত হয় এবং স্কেল দিয়ে চিহ্নিত করা হয়.

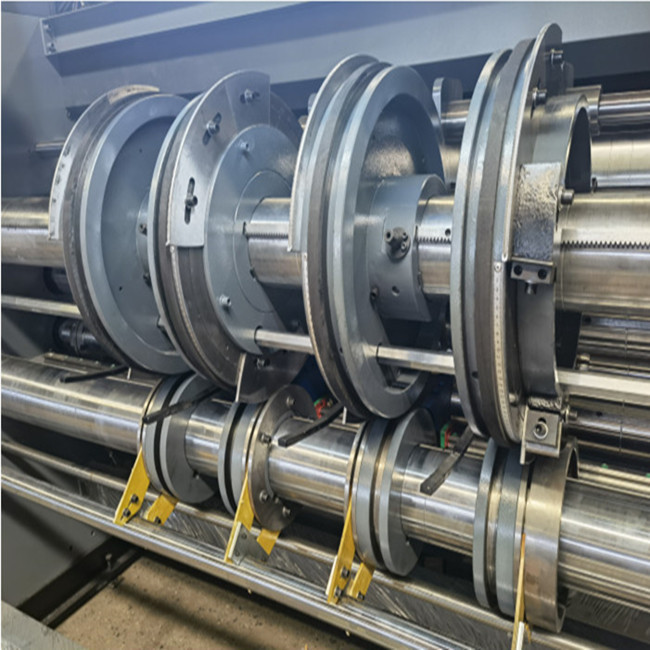

6. ব্লেড সিট প্রাক-ক্রসিং, কাটা এবং slotting

1) স্লটিং এর উপরের রোলার ব্যাসার্ধ 156mm, seamless ইস্পাত টিউব, দুইবার গ্রিলিং, পৃষ্ঠ কঠিন ক্রোম প্লাটিং, মসৃণভাবে চলন্ত।

2) slotting এর নিম্ন রোলার ব্যাসার্ধ 156mm, seamless ইস্পাত টিউব, দুইবার গ্রিলিং, পৃষ্ঠ কঠিন ক্রোম লেপ, মসৃণ চলন্ত।

3) উপরের স্লোটিং ব্লেড ডিস্কের যথার্থ যন্ত্রপাতি।

4) উপরের এবং নীচের স্লটিং ব্লেড ডিস্ক, ক্লিপিং হুইল, ক্লিপিং ছুরি ডিস্ক এবং প্রাক-ক্লিপিং হুইলের সিঙ্ক্রোন অক্ষীয় অবস্থানের বৈদ্যুতিক সমন্বয়।

5) একক শ্যাফ্ট-ডাবল ব্লেড স্লটিং, বাক্স উচ্চতা সমন্বয় অভ্যন্তরীণ দাঁত বৈদ্যুতিক নিয়ন্ত্রণ কাঠামো গ্রহণ করে, যাতে তৈলাক্তকরণ তেল কার্টন দূষিত করা সহজ নয়।এবং বক্স উচ্চতা সমন্বয় ইলেকট্রনিক সংঘর্ষ সুরক্ষা ডিভাইস আছে, মেশিনের ক্ষতি করবে না।

6) গাইড প্লেট ট্র্যাভার্স প্রক্রিয়াটি নমনীয় চলাচল এবং সঠিক অবস্থান সহ নির্ভুলতা বল স্ক্রু এবং রৈখিক অপটিকাল অক্ষের সমন্বয় নকশা গ্রহণ করে।

7. স্লট ফেজ সমন্বয় প্রক্রিয়া

1) গ্রহীয় গিয়ার কাঠামো।

2) স্লটিং ফেজ কম্পিউটার এবং বৈদ্যুতিক ডিজিটাল 360 ° নিয়ন্ত্রিত দ্বারা নিয়ন্ত্রিত হয় (গতি এবং বন্ধ সব নিয়ন্ত্রিত হতে পারে) ।

8. অপারেট ও কন্ট্রোল সুইচ

কন্ট্রোল প্যানেলটি একটি 6 ইঞ্চি টাচ স্ক্রিন দিয়ে সজ্জিত, যা স্লটিংয়ের আকার সামঞ্জস্য করা সহজ করে তোলে।

ডাই কাটিং ইউনিট

1. ঘূর্ণায়মান চাকা

1) রোলার ব্যাসার্ধ 110mm seamless ইস্পাত টিউব হয়, দুইবার grinding মাধ্যমে, পৃষ্ঠ কঠিন ক্রোমিয়াম plating, মসৃণ চলন্ত।

২) ক্রপিং হুইলগুলির ক্লিয়ারান্সটি ডাবল-পোল স্ব-লকিং ওয়ার্ম গিয়ার বডি দ্বারা ম্যানুয়ালি সামঞ্জস্য করা হয় এবং ক্লিয়ারান্সটি স্কেল দিয়ে চিহ্নিত অদ্ভুত গিয়ার দ্বারা সামঞ্জস্য করা হয়।

2ডাই কাটিং রোলার

1) নিম্ন ডাই কাটিয়া রোলের ব্যাসার্ধ 360 মিমি স্ট্যান্ডার্ড ডাই কাটিয়া রোল, যা উচ্চ নির্ভুলতা গ্রাইন্ডিং সহ খাদ ইস্পাত সেন্ট্রিফুগাল ঢালাই থেকে তৈরি করা হয়।এটা grooved clamping ফিক্সচার দিয়ে সজ্জিত করা হয়.

2) রাবার ম্যাট রোলের ব্যাস 388.9 মিমি, উচ্চ মানের 45 # ইস্পাত ফিনিস মেশিনিং, ভারসাম্য সংশোধন, হার্ড ক্রোম প্লাটিং।রাবার মাদুর জার্মানি থেকে Depair ব্র্যান্ড গ্রহণ করে - মসৃণ খোসা সহ প্রতিরোধী পলিউরেথেন রাবার হাতা, সুবিধাজনক ইনস্টলেশন এবং 8 মিলিয়নেরও বেশি ডাই-কাটার সময়। রাবার ম্যাট রোলার যান্ত্রিক আন্দোলন ডিভাইস গ্রহণ, প্রতিটি ছুরি বিভিন্ন অবস্থানে কাটা হবে,কার্যকরভাবে রাবার ম্যাটের সেবা জীবন দীর্ঘায়িত, আন্দোলনের দূরত্ব 30 মিমি, রৈখিক গতি স্বয়ংক্রিয় ক্ষতিপূরণ ডিভাইস, ডাই কাটিং অসীম লুপ পরিধিগত দিক কাজ করতে, রাবার মাদুর পরিধান আরো অভিন্ন করতে।যখন নরম রোল ব্যাস পরিবর্তন, স্বয়ংক্রিয় ট্র্যাকিং ক্ষতিপূরণ, ম্যানুয়াল সমন্বয় ছাড়া, নিশ্চিত করুন যে প্রতিটি ব্যাচের আকার কার্টন ডাই-কাটা সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ,এবং ডাই কাটিং রোল বিচ্ছেদ ডিভাইস একটি সিলিন্ডার দিয়ে সজ্জিত করা হয়, যখন খাদ্য কার্ডবোর্ড এবং idling না, উপরের এবং নীচের দুই রোল পৃথক করা হবে, রাবার মাদুর এবং ফলক পরিধান কমাতে।রাবার ম্যাট এবং ব্লেড মডিউলের সেবা জীবন ব্যাপকভাবে প্রসারিত হয়.

3) রাবার রোলার স্বয়ংক্রিয় গ্রিলিং প্রক্রিয়া, মেরামত এবং পোলিশ পরা রাবার ম্যাট একাধিক বার। রাবার ম্যাট পুনরায় ব্যবহারের হার ব্যাপকভাবে বৃদ্ধি পেয়েছে।গামুর রোল মেরামত করা হয় যখন অ্যালার্ম ল্যাম্প ঝলকানি রাখে.

4) পরিষ্কারের ব্যবস্থাঃ সামনের এবং পিছনের এমবসডিং শ্যাফ্টগুলি হ্রাসকারী মোটরের মাধ্যমে বেল্টের কাছে চাপ দেওয়া হয় এবং কাগজের বর্জ্য সম্পূর্ণরূপে সরানো হয়,যাতে মেশিনটি অপচয়কৃত কাগজের জমাট বাঁধতে না পারে. কাজের দক্ষতা ব্যাপকভাবে উন্নত হয়।

3. ডাই কাটিং রোলারগুলির ফেজ সমন্বয় কাঠামো

1) গ্রহীয় গিয়ার কাঠামো।

2) ডাই কাটার পর্যায়ে এলসিডি মাইক্রো কম্পিউটার বৈদ্যুতিক ডিজিটাল 360 ডিগ্রী সমন্বয় গ্রহণ করে ।
