উৎপাদন মডেল ১২২৮ সম্পূর্ণ স্বয়ংক্রিয় প্রিফিডার মেশিন টাচ স্ক্রিন কম্পিউটার নিয়ন্ত্রণ

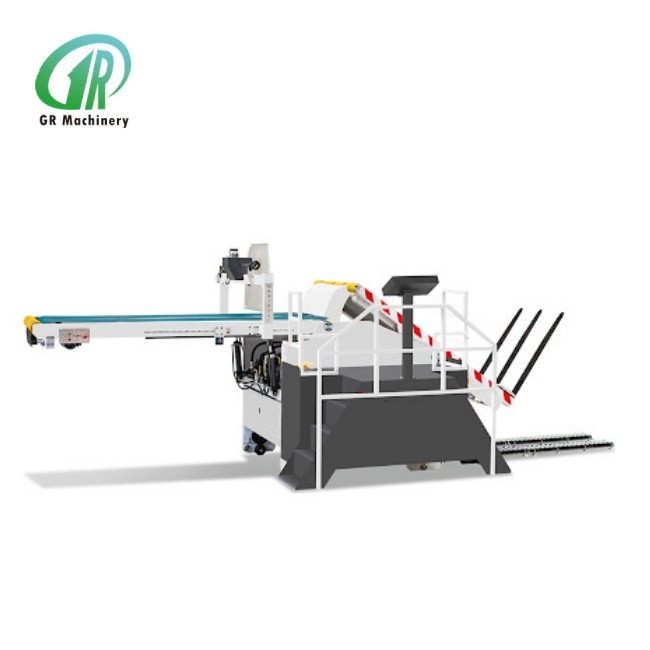

মডেল 1228 সম্পূর্ণ স্বয়ংক্রিয় প্রিফিডার মেশিন

যান্ত্রিক বৈশিষ্ট্য:

1. সর্বাধিক কাগজ খাওয়ানোর আকার: 1200ⅹ 2800 মিমি

2. নূন্যতম কাগজ খাওয়ানোর আকার: 260ⅹ755 মিমি

3. সর্বোচ্চ কাগজ লোডিং উচ্চতা: 2000 মিমি

4. কাগজের সর্বোচ্চ ওজন: 1200 কেজি

5. সর্বোচ্চ কাগজ খাওয়ানোর গতি:

(পিচবোর্ডের বেধ 4 মিমি ≥ 420 শীট/মিনিটের নিচে)

(পিচবোর্ডের বেধ 8 মিমি ≥ 300 শীট/মিনিটের নিচে)

6. সর্বোচ্চ গতির প্রয়োজনীয়তা:

ক কাগজ লোডিং উচ্চতা>1600 মিমি বা তার উপরে।

খ. প্রতি বোর্ডে কাগজের স্ট্যাকের সংখ্যা একটি একক স্ট্যাকের মধ্যে হওয়া উচিত।

গ. কার্ডবোর্ডের নমনের প্রয়োজনীয়তা: কাগজের প্রস্থের দিক থেকে 5% (1000 মিমি 50 মিমি এর মধ্যে বাঁকানোর অনুমতি দেয়)।

d কার্ডবোর্ডের মুদ্রণ পৃষ্ঠ একই দিকে হতে হবে।

e কাগজের ফিডারের কাঁটার সামনের প্রান্তে পাওয়ার ট্র্যাকের উপর অন্তত একটি কাগজের শীট অপেক্ষা করতে হবে।

7. শিফট কাঁটাচামচ বিপরীত শক্তি হাইড্রোলিক ড্রাইভ

8. অনুভূমিক পরিবাহক উত্তোলন শক্তি জলবাহী ড্রাইভ

9. কাগজ খাওয়ানোর পদ্ধতি: একক স্ট্যাক

10. কাগজ খাওয়ানোর পদ্ধতি: বৈদ্যুতিক ক্রলার লজিস্টিক (মাটিতে স্থির)

11. এক-ক্লিক অর্ডার বিন্যাস এবং অর্ডার মেমরি ফাংশন.

12.হাইড্রোলিক স্ট্যান্ডবাই ফাংশন (নির্ধারিত সময়ের বাইরে স্বয়ংক্রিয় স্ট্যান্ডবাই)

13. প্রাসঙ্গিক পরামিতিগুলির মানব-মেশিন ইন্টারফেস সমন্বয়।

14. অস্বাভাবিক পাঠ্য প্রদর্শন সহজেই এবং দ্রুত নির্মূল করা যেতে পারে।

15. জ্বালানী ট্যাঙ্ক শক-প্রুফ।

প্রধান কনফিগারেশন নির্দেশাবলী:

1. পরিবাহক বেল্ট ডাম্প করা কার্ডবোর্ডকে স্ট্যাক করা কাগজ খাওয়ানো বিভাগে পাঠায়। স্ট্যাকড পেপার ফিডিং সেকশনের মধ্য দিয়ে যাওয়ার পর, কার্ডবোর্ডটি স্বয়ংক্রিয়ভাবে ফিশ স্কেল আকারে সাজানো হয় এবং অনুভূমিক কনভেয়িং সেকশন বেল্টের মাধ্যমে অল-ইন-ওয়ান পেস্টিং এবং পেরেক মেশিনের পেপার ফিডিং বিভাগে পাঠানো হয়।

2. স্ট্যাক করা কনভেয়িং অংশের উভয় পাশে স্বয়ংক্রিয় সারিবদ্ধ ডিভাইস রয়েছে এবং প্রান্তিককরণ ডিভাইসটি বৈদ্যুতিকভাবে সামঞ্জস্য করা যেতে পারে (এলাইনমেন্ট স্ট্রোক 100 মিমি)।

3. অনুভূমিক পরিবাহক বেল্টের সামনের প্রান্তটি একটি স্বয়ংক্রিয় অনুদৈর্ঘ্য পেপার ট্যাপিং ডিভাইস দিয়ে সজ্জিত, যা গাড়ির গতি অনুযায়ী ডেলিভারির গতি সামঞ্জস্য করে।

4. পুরো মেশিনটি অনুদৈর্ঘ্যভাবে সরানো যেতে পারে।

5. অনুভূমিক পরিবাহক বেল্ট পরিবহন স্বয়ংক্রিয়ভাবে photoelectricity দ্বারা নিয়ন্ত্রিত হয়.

6. সম্পূর্ণ মেশিন সমর্থনকারী পাওয়ার ক্রলার লজিস্টিক সরঞ্জাম কারখানা দ্বারা সরবরাহ করা হবে.

7. স্পর্শ পর্দা কম্পিউটার নিয়ন্ত্রণ.

প্রযুক্তিগত পয়েন্ট:

1. নিয়ন্ত্রণ এবং বুদ্ধিমান ইন্টারফেস:

ক সামঞ্জস্যের সঠিকতা নিশ্চিত করতে প্রতিস্থাপন আদেশের আকারের গতিবিধি ডিজিটালভাবে নিয়ন্ত্রণ করুন।

খ. এই মেশিনটি বুদ্ধিমান ডকিং এবং স্বয়ংক্রিয় অর্ডার সামঞ্জস্যের জন্য উত্পাদন ব্যবস্থাপনা সিস্টেমের সাথে সংযুক্ত করা যেতে পারে।

2. অনুভূমিক পরিবাহক অংশ দিয়ে সজ্জিত:

ক অনুভূমিক পরিবাহক ফ্রেমের একটি টেলিস্কোপিক ফাংশন রয়েছে এবং সার্ভো নিয়ন্ত্রণ দ্বারা স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা হয়।

3. প্ল্যাটফর্ম উত্তোলন প্রক্রিয়া দিয়ে সজ্জিত:

ক প্ল্যাটফর্মটিতে একটি আপ এবং ডাউন সুইং ফাংশন রয়েছে যাতে অর্ডার সামঞ্জস্যের পরে প্রথম রাউন্ডের কাগজ খাওয়ানোর সময় একটি বড় ব্যবধানের কারণে কার্ডবোর্ড আটকে না যায়।

খ. সুইং ডিভাইস ট্র্যাকিং স্বয়ংক্রিয়ভাবে রেডিও এবং টেলিভিশন দ্বারা নিয়ন্ত্রিত হয়।

4. শিফট কাঁটা একটি দাঁত কাঁটা ধরনের:

ক কারখানাটি স্বাধীনভাবে বৈদ্যুতিক ক্রলার লজিস্টিক সমর্থন করে (মাটিতে স্থির)

5. গ্যান্ট্রি ইন্টিগ্রেটেড মোবাইল অ্যালাইনমেন্ট ডিভাইস:

ক স্তুপীকৃত কার্ডবোর্ডটিকে মাছের মধ্যে টেনে আনতে মেশিনটি একটি ফ্রন্ট ব্যাফেল ডিভাইস দিয়ে সজ্জিত

কাগজ খাওয়ানো বিভাগে কার্ডবোর্ডের ক্রমাগত প্রবেশের সুবিধার্থে স্কেল আকৃতি।

খ. ফ্রন্ট স্টপ ডিভাইস হল একটি গ্যান্ট্রি টাইপ যা যুক্তিসঙ্গত এবং কমপ্যাক্ট গঠন এবং সহজ সমন্বয় সহ সামনে এবং পিছনে চলে যায়।

গ. কাগজ স্টোরেজ বিভাগে স্ট্যাক করা কার্ডবোর্ডকে একসাথে স্ন্যাপ করার জন্য সামনের ব্যাফেলের উভয় পাশে একটি দ্বি-পার্শ্বযুক্ত স্ন্যাপিং ফাংশন যোগ করা হয়েছে। সামনের বাফেলের ক্রিয়াকলাপের অধীনে, অনুভূমিকভাবে যুক্ত কার্ডবোর্ডটি মাছের আঁশ হয়ে যায় এবং সুন্দরভাবে কাগজ খাওয়ানো বিভাগে স্থানান্তরিত হয়।

6. কাঁটা উত্তোলন: কাঁটা উত্তোলন এবং কমানো একটি স্বাধীন সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়

মেশিনের প্রধান আউটসোর্সিং তালিকা:

1. হাইড্রোলিক সিস্টেম:

ক ফুয়েল ট্যাঙ্ক ব্র্যান্ড ---FQS

খ. হাইড্রোলিক ইউনিট শক্তি ---11HP

গ. তেল চাপ শীতল পদ্ধতি --- বায়ু শীতল

d হাইড্রোলিক সোলেনয়েড ভালভ ব্র্যান্ড ---ইউকেন (ইউকেন, জাপান)

e সিলিন্ডার ব্র্যান্ড ---FQS

চ জ্বালানী ট্যাংক ক্ষমতা ---200L

2. ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা:

ক পিএলসি ব্র্যান্ড---পানাসোনি

খ. অপারেশন ইন্টারফেস ---মানব-মেশিন ইন্টারফেস (টাচ মোড)

গ. ফল্ট পয়েন্ট ইঙ্গিত টেক্সট

d নিয়ন্ত্রণ উপাদান ব্র্যান্ড ---Schneider

3. আনুষাঙ্গিক:

ক. লিনিয়ার গাইড রেল --- রূপালী

খ. মোটর হ্রাস মোটর --- Shengbang

গ. ফ্রিকোয়েন্সি কনভার্টার ---ডেল্টা

d. বায়ুসংক্রান্ত মূল অংশ ---Airtac

e প্রক্সিমিটি সুইচ, ফটোইলেকট্রিক সুইচ ---ওমরন/অটোনিক্স

চ.সার্ভো মোটর ---ইয়াসকাওয়া, জাপান
